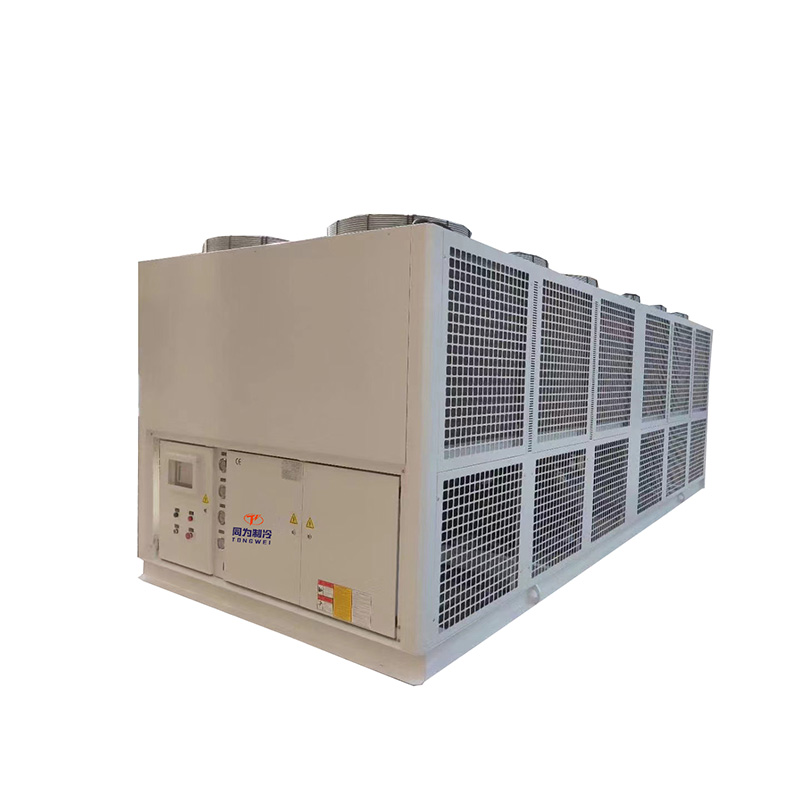

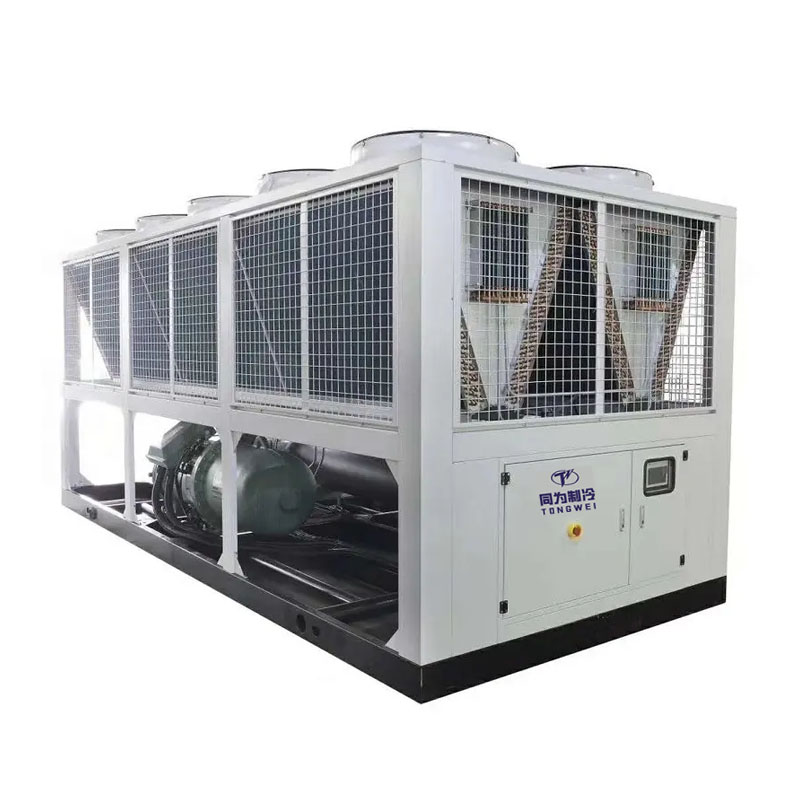

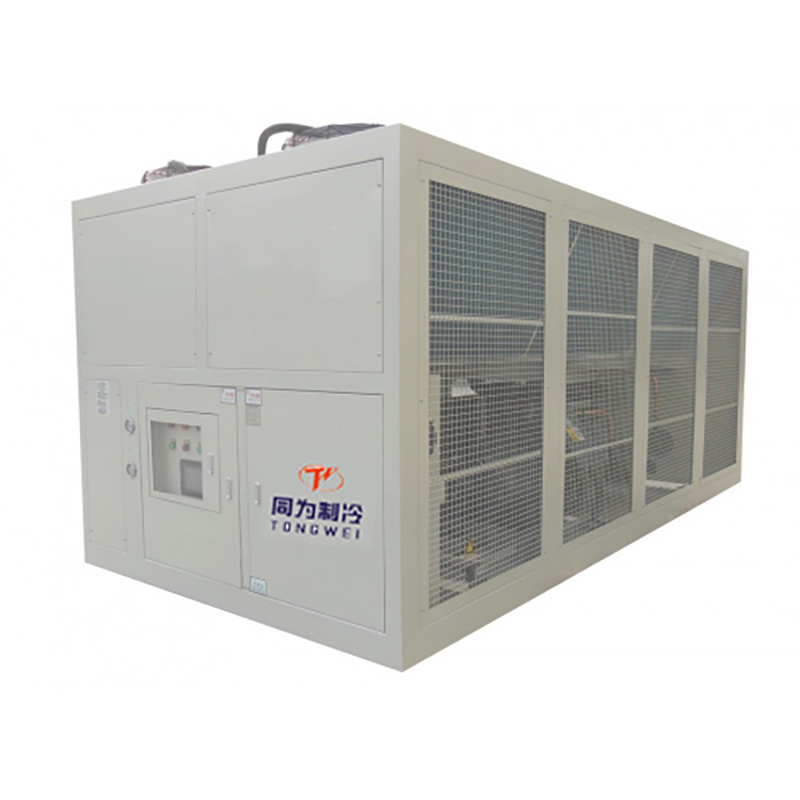

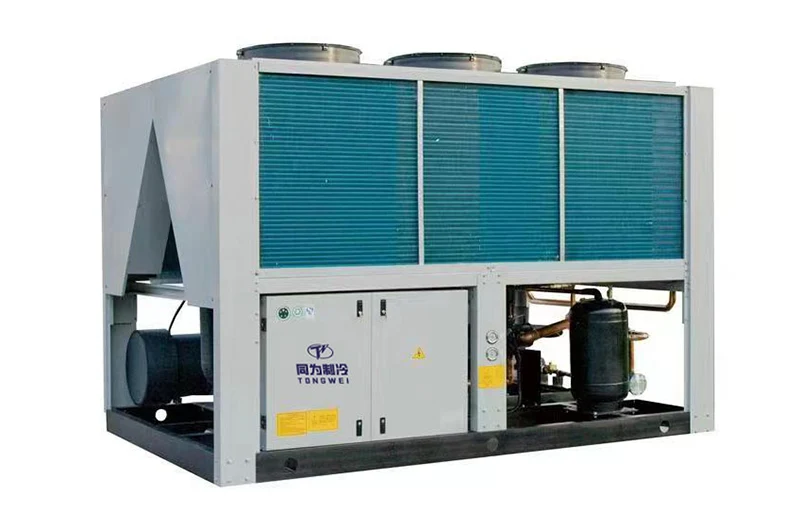

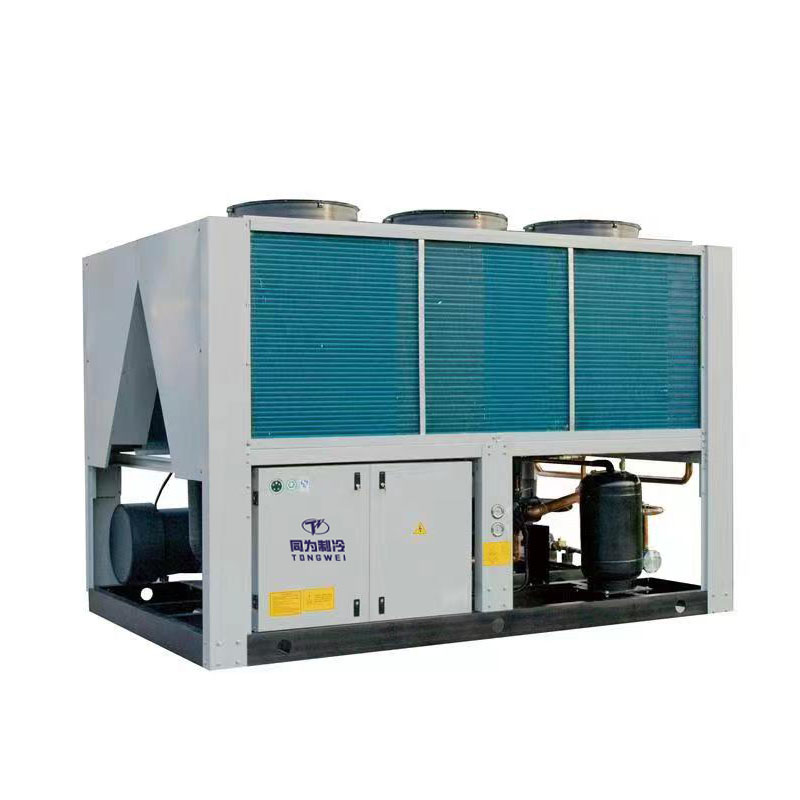

Unidad de enfriador de tornillo para el tornillo de aire industrial de 100 toneladas de 350kW

Unidad de enfriador de tornillo para el tornillo de aire industrial de 100 toneladas de 350kW

La unidad de enfriador de tornillo de aire industrial de aire de 100 toneladas de 100 toneladas es una máquina de refrigeración que se enfría directamente mediante la circulación mecánica de aire ambiental directamente a través de la bobina del condensador del enfriador, expulsando el calor a la atmósfera. Esta unidad está equipada con una marca Hanbell famosa compresores de tipo tornillo con una mayor eficiencia de tornillo para una mayor eficiencia, y utilizando R407C, R22, R134A, y R404 de R404a están disponibles en la eficiencia de los tornillos para el tortón y el uso de R407C, R22, R134A, y R404 de R404a dependen de la eficiencia de los tornillos y el uso de R404A. Condición, requisitos de aplicación y temperatura ambiente -20 ° F a 125 ° F (-29 ° C a 52 ° C), intercambiador de calor y tubo, válvula de expansión y condensador refrigerado por aire. Se utiliza ampliamente en muchas industrias y aplicaciones, como: la industria de plástico, como la máquina de moldeo por inyección, la máquina de extruir, la máquina de moldeo de soplado, el proceso químico, el proceso de alimentos y bebidas, como el enfriamiento diario de leche, que puede generar temperatura de agua fría entre 20 ° F a 80 ° F (-7 ° C a 27 ° C).

Nuestra enfriadora de tornillo para el aire industrial de aire de 100 toneladas está disponible con o sin paquetes de bombeo integrados, incluidos los bombores de alta presión y los tanques dedicados de pie y incorporados presurizados y no presionados.

As a China top manufacturer and supplier of air cooled screw chiller over 15 years, Tongwei has exported various air cooled screw chillers cooling capacity from 40Ton,50Ton,80Ton and 150Ton to the USA, Canada, Philippines, Australia, Malaysia, Singapore, Indonesia, Chile, Mexico, ,Argentina, Colombia, South Africa, Kuwait, Egypt, Saudi Arabia etc.With many years of refrigeration experience, we Garantice la producción de la mejor máquina de enfriadores de calidad con especificaciones sorprendentes, ofertas de súper garantía y el mejor servicio de venta de ventas .Dongwei puede proporcionar no solo los enfriadores de configuración estándar sino también algunos otros enfriadores de tornillo personalizados. Contáctenos para obtener la mejor solución de enfriamiento de agua de su unidad de enfriadores de tornillo refrigerado por aire.

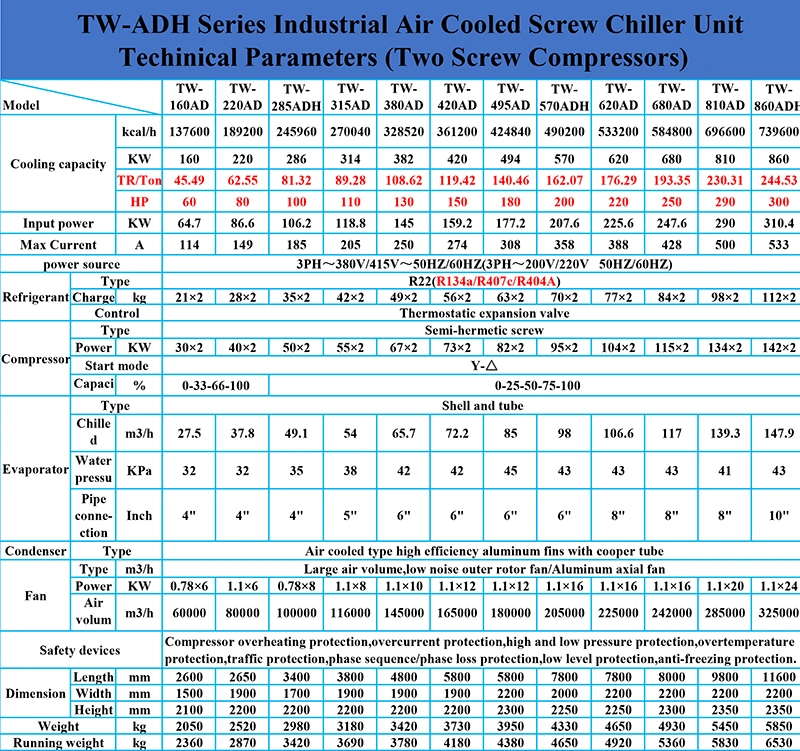

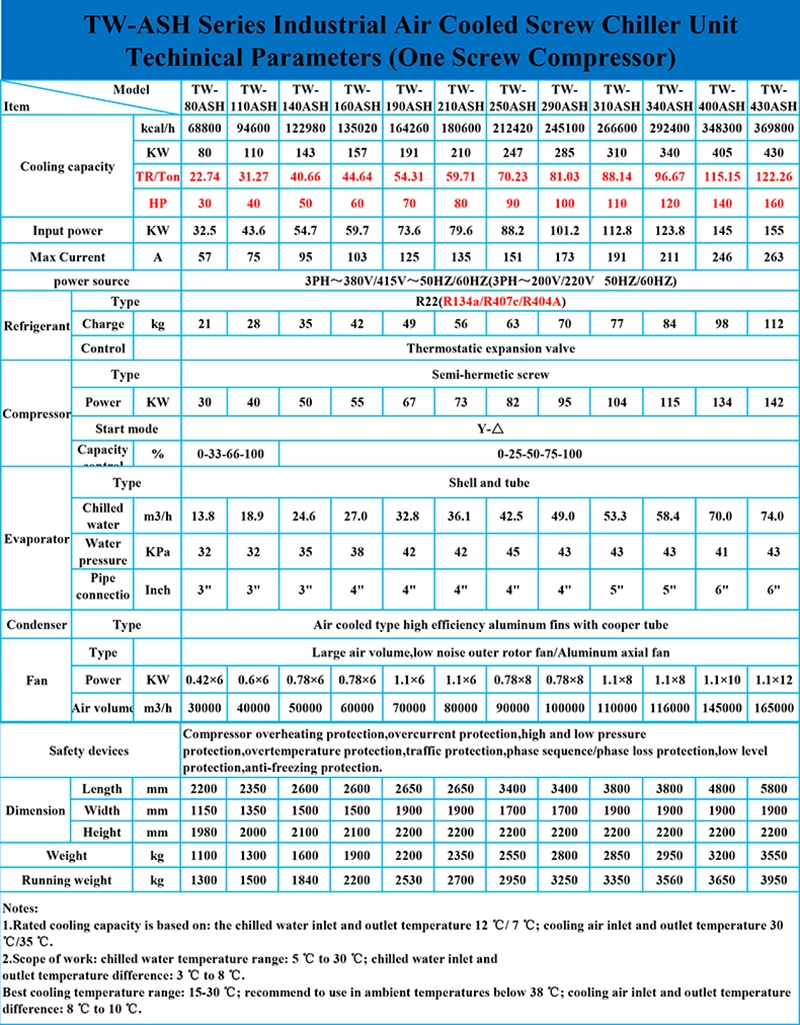

1. Especificación técnica de la unidad de enfriador de tornillo enfriado por aire

2. ¿Cómo funciona una unidad de enfriadores de tornillo para el tornillo de aire industrial de 100 toneladas de 100 toneladas?

Para el enfriador de tornillo enfriado por aire, el enfriador está con un evaporador de capas de alta eficiencia y tubo, sin tanque de agua y bomba de agua dentro del enfriador, por lo que necesita un tanque de tampón y la bomba afuera, consulte el dibujo de la conexión de soplado para referencia:

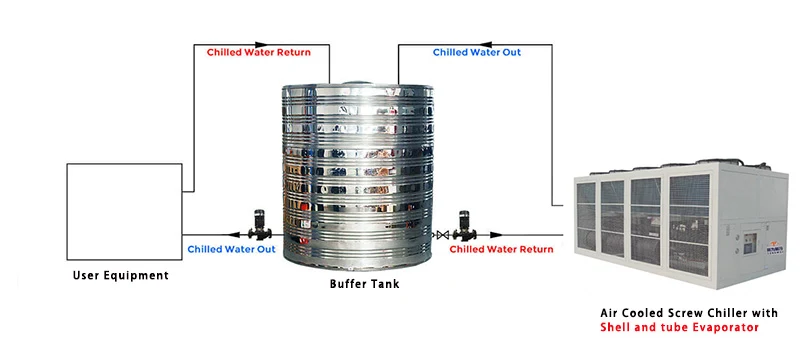

Unidad de enfriador de tornillo de aire industrial de 100 toneladas de 350kW con tanque de agua de buffer fuera de la instalación para referencia

3. Features of Industrial Air Refried torny Unit

✮ El compresor de tornillo de marca bueno conocido

La unidad adopta Alemania Bitzer o el compresor de tornillo semi-hermético de la marca Hanbell de Taiwán. El último perfil de rotor de tornillo patentado de 5 a 6 con excelente eficiencia.

Control de capacidad infinita o muy escalonada ajustable, presenta una carrera energética, estable y silenciosa. Proceso de fabricación de mayor precisión de mayor precisión patentado. Monitoreo y protección inteligente completa, incluyendo monitoreo de temperatura del motor térmico, monitoreo de secuencia de fase, bloqueo de reinicio manual, sensor de temperatura de aceite.

Amplia gama de refrigerante para opciones, incluidos R134A, R407C y R22 (R404A a pedido).

✮ Sistema de control de microprogramación

Control centralizado de PLC industrial combinado con el sistema de control de capacidad del compresor, controle con precisión. Protección integrada para baja temperatura, alta/baja presión, anti-congelación, falta de fase, antifase, sobrecarga, motor sobre temperatura, diferencial de aceite, interruptor de flujo, latencia de arranque.

Lenguaje de operación opcional, Menú Liderando, Unidad que se ejecuta Estado fácil de ajustar.

✮ Instalación, en ejecución confiable

No es necesario conectar con torre de enfriamiento

Start-up estrechamente escalonado, minimice el impacto en la electricidad.

Corriente estable y segura, baja vibración, fácil para la instalación.

Pre-entrega completamente conectada, inspeccionada y probada, ahorrando el tiempo de instalación y el costo.

Condensador de tipo de aleta de aluminio en forma de W, asegurando un área de intercambio de calor adecuada dentro de un tamaño de unidad más pequeño

-Vaporador de alto eficiente con tubo de cobre interno. Ventilador axial de volumen de aire grande con cuchillas de metal. Motor separado de la cobertura de red, fijado en el puerto de escape por el control de metal Siemens PLC, la interfaz de pantalla táctil LCD.

Diseño estándar cargado R22, CFC R407C gratuito, R410A, R404A, R134A para la opción.

380V-415V/50Hz 3ph para el diseño estándar. Diseño diferente en la solicitud del cliente, como 220-570V 60Hz 3ph para clientes de Filipinas, México o EE. UU.

4. ¿Cuáles son los componentes principales de la unidad de enfriadores de tornillo de aire industrial de aire de 100 toneladas de 350kW?

4.1 Compresor

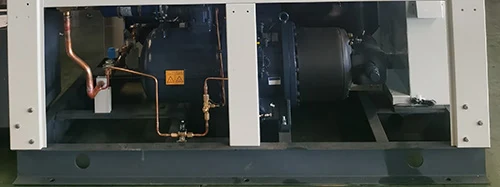

El compresor es el motor clave en la unidad de enfriamiento de tornillos para el tornillo de aire industrial porque produce variaciones de presión para agitar el refrigerante.

Para una unidad de enfriador de tornillo de aire de aire de 350 kW de 100 toneladas, que es con una unidad de marca de tornillo Hanbell Hanbell o compresor de tornillo Bizter para opcional depende de la capacidad de refrigeración requerida, utilizando R407C refrigerante, esta compresa de marca está con alta eficiencia de refrigeración, bajo ruido, ahorro de energía, protección del medio ambiente y durabilidad, seguridad y estabilidad.

Cada compresor de tornillo con 4 pasos de control de energía 25%-50%-75%-100%para asegurarse de que todo el enfriador de tornillo sea estable y garantice un alto rendimiento de refrigeración.

Compresor de tornillo de Hanbell

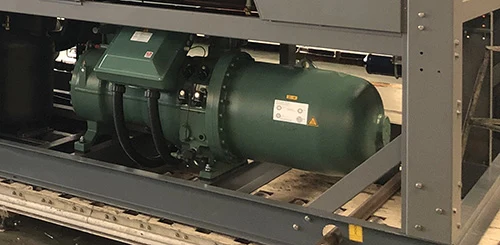

Compresor de tornillo bizter

4.2 Evaporador

El evaporador es un componente crucial de la unidad de enfriamiento de tornillos para el aire enfriado con aire industrial, ya que es responsable de extraer calor del líquido que se enfría, se encuentra entre el compresor y la válvula de expansión. El enfriador del compresor de tornillo utiliza un intercambiador de calor de tipo de circuito cerrado altamente eficiente y de tipo de tubo como evaporador.

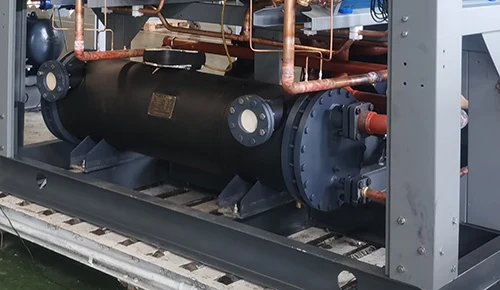

Evaporador de carcasa y tubo

5.3 condensador

El condensador para la unidad de enfriamiento del tornillo enfriado por aire está equipado con aletas de cosecha cruzada eficientes y tubos de cobre roscados hembra para una alta eficiencia de intercambio de calor y buena estabilidad. Su función es enfriar el vapor de refrigerante liberado del compresor en una mezcla líquida o líquido de gas.

Aluminio aleta+condensador de ventilador

5.4 Panel de controlador

Los enfriadores de Tongwei utilizan un sistema de control PLC integrado con interfaz de computadora humana y panel de pantalla táctil LED grande.

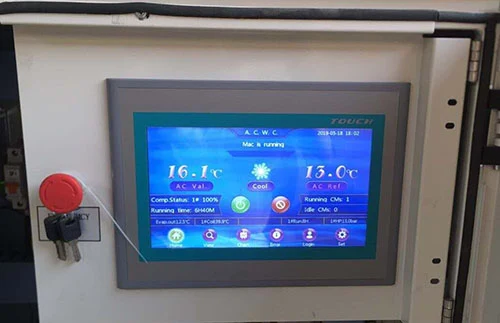

Panel de controlador PLC

5. ¿Cómo puedo elegir la unidad correcta de enfriadores de tornillo de aire industrial enfriado por aire?

Hay cinco especificaciones importantes del enfriador que necesita considerar cuando elige un enfriador para su aplicación: la capacidad de enfriamiento para el enfriador, el voltaje requerido para el funcionamiento, la potencia de la bomba asociada y la velocidad de flujo (contáctenos para la selección personalizada), el refrigerante y el tipo de evaporador.

5.1 Calcule la capacidad de enfriamiento correcta para enfriadores

Uno de los más frecuentemente pregunta sobre cómo podemos conocer la capacidad de enfriamiento para los enfriadores.  Usamos kw, ton, pero/h, kcal/h para elegir la capacidad de enfriamiento del enfriador: 1 kW = 860 kcal/h;  1 tonelada = 3.517 kW;

1 kW = 3412 BTU/H;

También hay una fórmula para calcular la capacidad de enfriamiento para enfriar:.

Capacidad de enfriamiento (KW) = caudal (M3/H)*Cambio de temperatura (T1-T2) /0.86

Carga de calor = C (calor específico)* M (salida de calidad por hora)* Cambio de temperatura (T1-T2)

Excelente el enfriador por 20% de tamaño ideal en kW = kW x 1.2

Observado: T1: Temperatura de agua entrante (℃) T2: Temperatura de agua fría requerida (℃)

Por ejemplo, ¿qué tamaño de enfriador se requiere para enfriar 10m³ de agua de 35 ° C a 15 ° C en 1 hora?

Temperatura diferencial = 35 ℃ -15 ℃ = 20 ℃

Caudal de agua = 10 m³/hora

Capacidad de enfriamiento en kW = 10 x 20 ÷ 0.86 = 232 kW

Excelente el enfriador = 232 x 1.2 = 278.4kw

Se requiere capacidad de enfriamiento de 278.4 kW para enfriadores.

5.2 Potencia

Diferentes países y regiones tienen diferentes estándares para la electricidad industrial, los suministros de energía comunes son 208-230V, 380-420V, 440-480V, 50Hz o 60Hz, 3 fases.

Tal en Filipinas, la fuente de alimentación es 220V 60Hz 3ph, 380V 60Hz 3ph, 460V 60Hz 3ph;

En Singapur y Malasia, la fuente de alimentación es de 415V 50Hz 3ph;

En México, la fuente de alimentación es de 220V 60Hz 3ph;

En EE. UU., La fuente de alimentación es 208V 60Hz 3ph; 575V 60Hz 3ph; 480V 60Hz 3ph y así sucesivamente

5.3 Refrigerante

R22, R407C, R404A, R134A son opciones opcionales.

R22: Buen efecto de enfriamiento, pero R22 se considera un poderoso gas de efecto invernadero, por lo que está prohibido en la mayoría de los países.

R407C: un buen reemplazo para R22, buen efecto de enfriamiento.

R404A: adecuado para la aplicación que requiere baja temperatura (por debajo de -10 ° C).

R134A: un gas no inflamable utilizado principalmente como un refrigerante de "alta temperatura", adecuado para enfriadores refrigerados por aire que trabaja a una temperatura ambiente alta por encima de 50 ℃.

5.4 Evaporador Elija

El enfriador de tornillo enfriado por aire generalmente usa uno de los evaporadores: solo es el intercambiador de calor de la cáscara y el tubo. Evaporador de cáscara y tipo de tubo, que requiere un tanque de amortiguación de agua adicional para conectarse.

5.5 Buffer Capacidad del tanque de agua elige

La capacidad de Buffer Tank se puede personalizar de acuerdo con necesidades específicas. Puede amortiguar una carga de calor más grande, almacenar más agua fría.

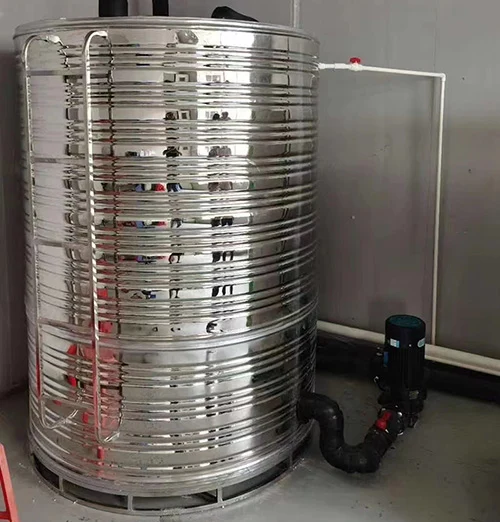

304 tanque de agua de acero inoxidable

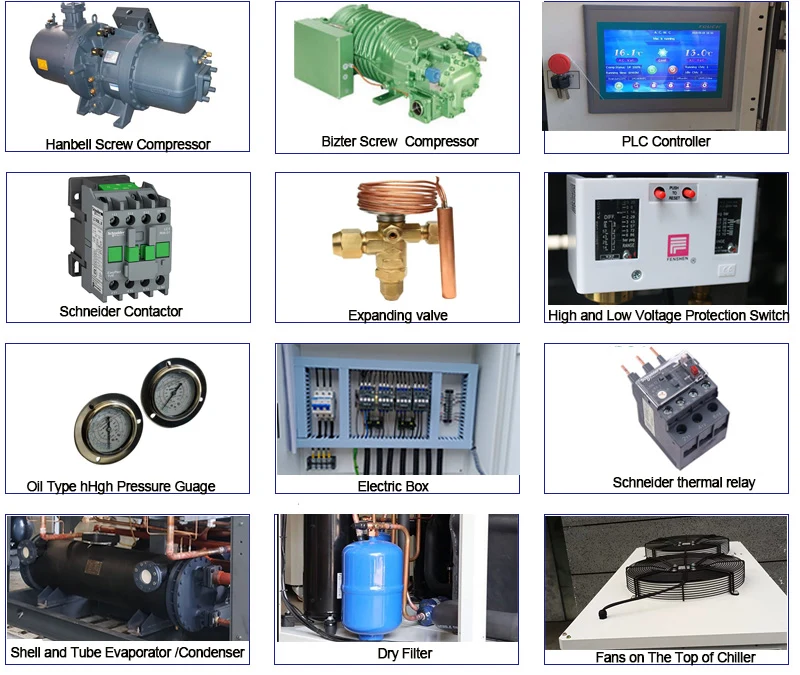

6. Parte de la parrilla para enfriadores de tornillo enfriado por aire

7. ¿Cuál es la diferencia entre el enfriador de tornillo enfriado por aire y un enfriador de tornillo enfriado por agua?

Los enfriadores de tornillo refrigerados por aire y refrigerados por agua son ambos tipos de enfriadores de tornillos utilizados para aplicaciones de enfriamiento en diversas industrias.

La principal diferencia entre el enfriador de tornillo para el tornillo de aire y el tornillo para el tornillo enfriado por agua es el condensador:

El condensador de un enfriador de tipo de tornillo refrigerado por aire se enfría por el aire ambiente, que el calor generado durante el proceso de enfriamiento se disipa en el aire circundante;

El tornillo de tornillo enfriado por agua con un condensador de tipo agua y tubo que está unido a una torre de enfriamiento y generalmente se usa en instalaciones medianas y amplias donde está disponible agua. Así que el enfriador de tornillo enfriado por agua necesita conectarse con torre de enfriamiento de agua y bomba de enfriamiento de agua afuera, la instalación es más problemas que el enfrentador de tornillo enfriado por aire.

Pero si su temperatura ambiente es muy alta por encima de 50 ℃, le sugerimos que use un enfriamiento del tornillo para el tornillo enfriado por aire, ya que el enfriador de tornillo enfriado por aire puede consumir más energía para lograr la misma capacidad de enfriamiento debido a las limitaciones del aire, ya que un medio de tornillo de intercambio de calor y el tornillo enfriado por agua usan una fuente de agua constante para una disipación de calor más estable y eficiente, por lo que la temperatura de la temperatura de la temperatura enfriada por el agua es más energía y una mejor opción para su aplicación.

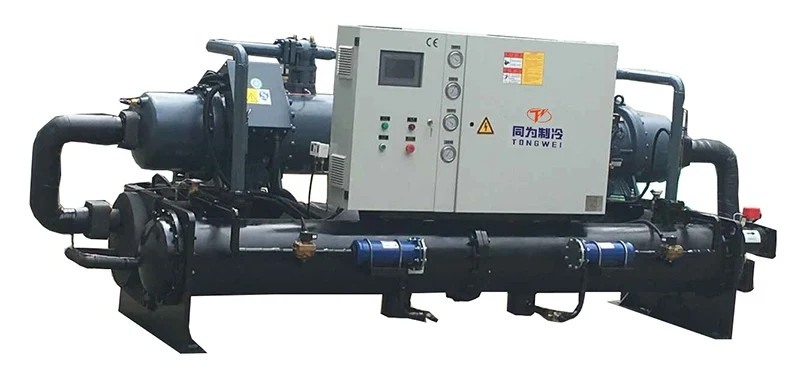

Enfriador de tornillo enfriado por agua

8. Aplicaciones industriales de la unidad de enfriadores de tornillo para el aire industrial

Las unidades de enfriadores de tornillos refrigeradas por aire industrial son un sistema de refrigeración muy popular que puede proporcionar fuentes de enfriamiento de agua constantes y confiables para el uso industrial y comercial.

Los enfriadores de tornillo enfriados por aire también se utilizan ampliamente en la industria plástica, la industria alimentaria, la industria química y el enfriamiento de cemento/ concreto.

8.1 Industria plástica

Los enfriadores de tornillos refrigerados por aire también se usan ampliamente en el procesamiento de plástico y la industria de plástico, incluyendo molduras de inyección de plástico, extruye de plástico y líneas de extrusión, máquinas de moldeo de soplado.

La función de usar una enfriadora de tornillo refrigerada por aire es proporcionar la velocidad de flujo de agua de enfriamiento para enfriar la temperatura del molde de plástico para asegurarse de que la calidad del producto y la eficiencia de producción.

Enfriador de tornillo enfriado por aire para la industria plástica

8.2 Industria de alimentos y bebidas

Los enfriadores de tornillo enfriados por aire son una forma eficiente de enfriar sus productos sin congelar el recipiente de fabricación. Algunos ejemplos, como fermentación de vino, enfriadores de cerveza/cervecería, enfriadores de agua carbonatados y procesos de lácteos, se han mejorado con el uso de enfriadores de desplazamiento refrigerado por agua. El agua se enfría en los enfriadores y luego fluye a través de tubos de circuito cerrado unidos a los contenedores de alimentos y bebidas del intercambiador de calor. Esto evita la corrosión metálica que a menudo se encuentra en el agua y también mantiene su producto a una temperatura constante. Ya sea que necesite la mejor levadura para mantener su fermentación de vino o evitar que su leche se vuelva rance, un enfriador de tornillo puede ayudarlo a lograr sus resultados ideales.11

Enfriador de tornillo enfriado por aire para la industria alimentaria

8.3 Industria química

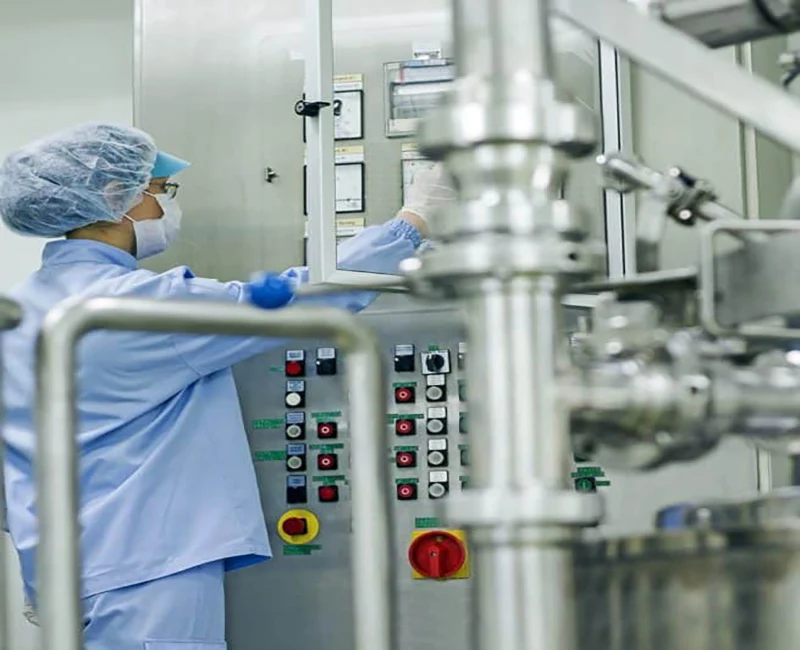

La industria farmacéutica prepara los medicamentos al procesar a través de diferentes parámetros de calefacción y enfriamiento como mezcla, extrusión, mezcla y enfriadores de tornillo para enfriar el aire son máquinas de enfriamiento que proporcionan agua de enfriamiento a baja temperatura, reducen la temperatura de la maquinaria química y el procesamiento de enfriamiento farmacéutico.

Enfriador de tornillo para enfriar el aire para la industria química

8.4 Enfriamiento de cemento /concreto

La producción de cemento implica una serie de reacciones químicas que generan cantidades significativas de calor. El medicamento generalmente se mezcla con agua del material conocido como concreto cuya temperatura está en gran medida determinada por el agua utilizada en la combinación química de agregados de cemento y agua.

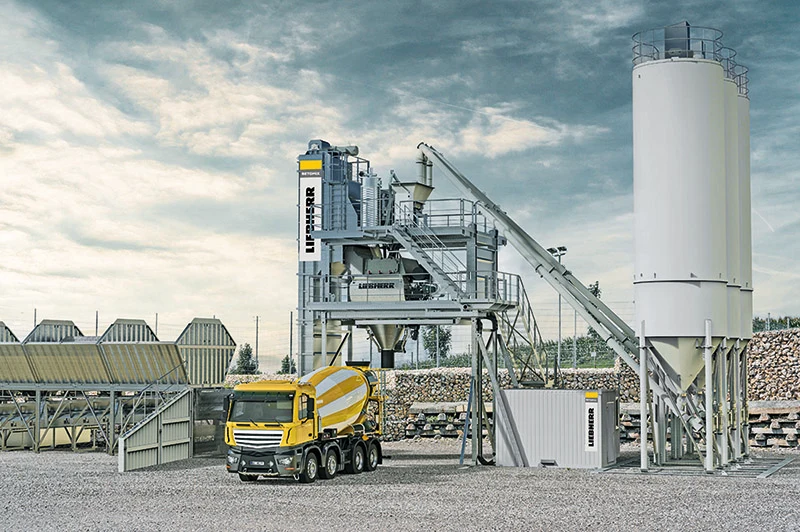

Enfriador de tornillo para el enfriamiento de cemento y concreto

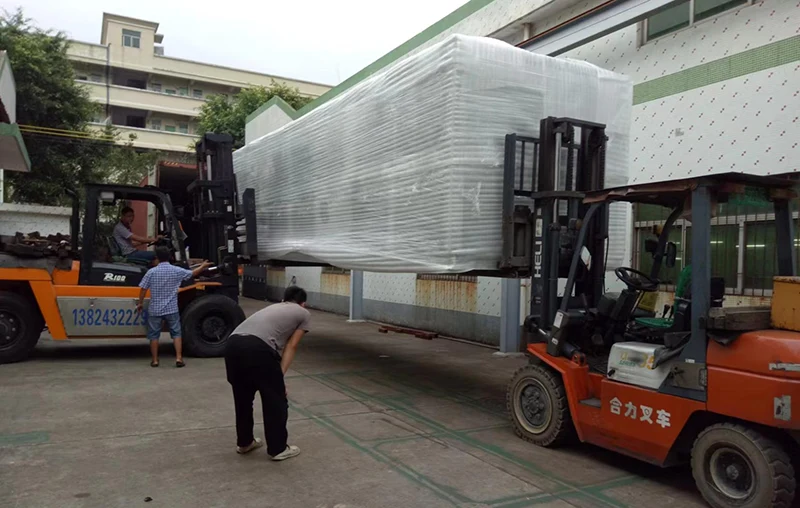

9. Camino de transmisión de 100 toneladas de 350kW Unidad de enfriamiento de tornillo para el tornillo de aire industrial

Como proveedor y exportador profesional de enfriadores de agua, tenemos nuestro propio reenvío de envío para organizar el envío. Nuestra máquina de enfriadores es con el embalaje de madera contrachapada, que evitan daños durante el transporte y cumplen con los estándares de exportación. Hay tres maneras en que entrega su unidad de enfriadores:

1. Enviar por aire: como el enfriador está con compresor, bomba de agua y ventiladores, el refrigerante comprimido y el aceite dentro del compresor es un elemento peligroso con la posibilidad de explosión, por lo que debe liberar el refrigerante comprimido antes del transporte. (Significa que el enfriador de agua sin refrigerante al elegir esta forma de envío. Después de que la máquina llega a su destino, debe agregar refrigerante por parte de los profesionales locales. La compañía de las aerolíneas también nos solicita que proporcionemos muchos documentos para demostrar que el enfriador no es un producto peligroso. El costo de carga por aire es muy alto puede ser más alto que el costo del enfriador, por lo que por el aire no es el modo de transporte recomendado a nuestro cliente.

2. Envío por mar: el tiempo de transporte es más largo que en el aire, pero el costo de flete es barato, y no hay necesidad de agregar refrigerante después de que el equipo llega al destino. Esta forma de envío es el modo de transporte más adecuado para que entregue su puerto local.

3. Si tiene su propio contenedor de envío en su otro proveedor en China, podemos ayudarlo a entregar la máquina Chiller a su proveedor en cualquier ciudad de China.

¿Por qué debería elegir Tongwei para su proveedor de enfriadores de tornillo para el aire frías de aire industrial?

▪ Experiencia en la que puede confiar

Hemos estado diseñando y construyendo un enfriador de agua durante más de 15 años. Desde enfriadores enfriados por aire hasta enfriadores enfriados por agua y todo lo demás, hemos construido enfriadores para casi todas las industrias y todas las aplicaciones.

▪ Cita rápida

¡Obtenga una cotización para su proyecto hoy! Por lo general, proporcionamos una cotización personalizada en 2 horas.

▪ Servicio al cliente 24/7

Cree que siempre estaremos a tu lado. Ya sea que tenga una pregunta o necesite una cotización, siempre hay alguien que responde el teléfono las 24 horas del día.

▪ Máquina duradera y confiable

Nuestros productos se fabrican con materiales de alta calidad y ofrecemos una garantía competitiva en todos los enfriadores industriales.
