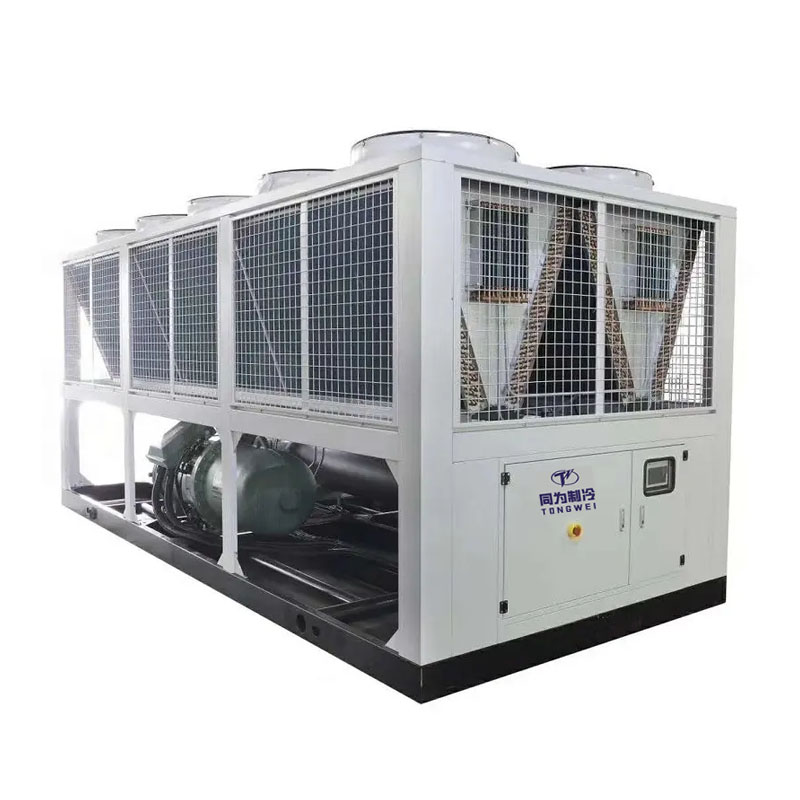

Enfriador de tornillo enfriado por aire de 120 toneladas y 400 kW

Enfriador de tornillo enfriado por aire de 120 toneladas/400 kW

El fabricante chino Tongwei ofrece enfriadores de tornillo enfriados por aire de 120 toneladas y 400 kW de alta calidad. El enfriador de tornillo enfriado por aire también se llama enfriador con compresor de tornillo enfriado por aire, una máquina de enfriamiento confiable mediada para proporcionar un funcionamiento de enfriamiento sin ruido y sin vibraciones para aplicaciones de gran capacidad de enfriamiento. Está equipado con un compresor de tornillo y un condensador enfriado por aire para disipar el sistema. Calienta de manera eficiente sin exigir un suministro de agua fría, que absorbe el calor del agua de proceso y luego el calor se transfiere al aire alrededor de la unidad enfriadora.

El enfriador de tornillo enfriado por aire de 120 toneladas también se llama enfriador por compresor de tornillo enfriado por aire, que está equipado con dos unidades de compresor de tornillo hanbell semihermético que utiliza R407c, R22, R134a y R404a, todos disponibles según las condiciones de trabajo del enfriador de tornillo y los requisitos de aplicación. y temperatura ambiente.

El enfriador de tornillo industrial enfriado por aire de 120 toneladas es adecuado para fundición a presión, caucho, impresión, moldeo por inyección de plástico, producción de bebidas, pulido de metales, industrias farmacéuticas y otras industrias.

Como fabricante y proveedor profesional de enfriadores en China, podemos ofrecer una gama completa de enfriadores de tornillo enfriados por aire, con capacidad de enfriamiento de 80 KW a 1000 KW y el rango de control de temperatura del enfriador es de +25 ℃ a -30 ℃.

Especificaciones técnicas de la máquina enfriadora de tornillo enfriada por aire de 120 toneladas y 400 kW MODELO: TW-420ADH

¿Cómo funciona un enfriador de tornillo enfriado por aire de 120 toneladas y 400 kW?

Enfriador de tornillo enfriado por aire de 120 toneladas con tanque de agua de reserva Instalación exterior como referencia

Características del enfriador de tornillo enfriado por aire

»Control de temperatura de 7 ℃ a 25 ℃

»Compresor de tornillo Hanbell/Bizter de alta calidad

»Evaporador de carcasa y tubos

»Controlador PLC

»No necesita torre de enfriamiento de agua

»Fácil instalación y operación, bajo costo de mantenimiento

¿Cuáles son los componentes principales del enfriador de tornillo enfriado por aire de 120 toneladas y 400 kW?

4.1 Compresor

El compresor es el motor clave en el enfriador de tornillo enfriado por aire porque produce variaciones de presión para agitar el refrigerante.

Para enfriador de 120 toneladas, que tiene 2 unidades de la marca Hanbell Screw o compresor de tornillo Bizter opcional, depende de la capacidad de refrigeración requerida, utilizando refrigerante R407C, esta compresa de marca tiene alta eficiencia de refrigeración, bajo nivel de ruido, ahorro de energía, protección del medio ambiente y durabilidad. seguridad y estabilidad.

Cada compresor de tornillo con 4 pasos de control de energía 25%-50%-75%-100% para garantizar que todo el enfriador de tornillo sea estable y garantice un alto rendimiento de refrigeración.

Compresor de tornillo Hanbell

Compresor de tornillo Bizter

4.2 Evaporador

El evaporador es un componente crucial de la enfriadora estacionaria enfriada por aire, ya que es responsable de extraer el calor del líquido que se enfría y está ubicado entre el compresor y la válvula de expansión. Enfriador estacionario enfriado por aire Utiliza un intercambiador de calor de tipo carcasa y tubo de circuito cerrado altamente eficiente como evaporador.

Evaporador de carcasa y tubo

4.3 Condensador

El condensador para enfriador de tornillo enfriado por aire está equipado con aletas transversales eficientes y tubos de cobre con rosca hembra para una alta eficiencia de intercambio de calor y buena estabilidad. Su función es enfriar el vapor de refrigerante liberado del compresor en una mezcla líquida o gas-líquido. .

Condensador de aleta de aluminio+ventilador

4.4 Panel controlador

Los enfriadores Tongwei utilizan un sistema de control PLC integrado con interfaz hombre-computadora y un gran panel de pantalla táctil LED.

Panel controlador PLC

¿Cómo puedo elegir el enfriador de tornillo enfriado por aire adecuado?

Hay cuatro especificaciones importantes del enfriador que debe considerar al elegir un enfriador para su aplicación: la capacidad de enfriamiento del enfriador, el voltaje requerido para el funcionamiento, la potencia de la bomba asociada y el caudal (contáctenos para una selección personalizada), el refrigerante y el evaporador. tipo.

5.1 Calcule la capacidad de enfriamiento adecuada para el enfriador

Una de las preguntas más frecuentes es cómo podemos conocer la capacidad frigorífica de las enfriadoras. Usamos KW, Ton, But/h, Kcal/h para elegir la capacidad de enfriamiento del enfriador:1 KW = 860 kcal/h ; 1 TONELADA = 3,517 KW; 1 kilovatio = 3412 Btu/h;

También existe una fórmula para calcular la capacidad de refrigeración de la enfriadora:

Capacidad de refrigeración (kw) = Caudal (m3/h)*Cambio de temperatura (T1-T2)/0,86

Carga de calor = C (calor específico) * M (producción de calidad por hora) * Cambio de temperatura (T1-T2)

Sobredimensionar la enfriadora en un 20 % Tamaño ideal en KW = KW x 1,2

Observado: T1: Temperatura del agua entrante (℃)      T2: Temperatura del agua enfriada requerida (℃)

Por ejemplo, ¿qué tamaño de enfriador se necesita para enfriar 10 m³ de agua de 35 °C a 15 °C en 1 hora?

Diferencial de temperatura = 35 ℃ -15 ℃ = 20 ℃

Caudal de agua = 10 m³/hora

Capacidad de refrigeración en KW = 10 x 20 ÷ 0,86 = 232 KW

Sobredimensionar la enfriadora = 232 x 1,2 = 278,4KW

Se requiere una capacidad de refrigeración de 278,4 kw para el enfriador.

5.2 Poder

Diferentes países y regiones tienen diferentes estándares para la electricidad industrial, los suministros de energía comunes son208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, 3 fases.

En Filipinas, la fuente de alimentación es 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

en Singapur y Malasia, la fuente de alimentación es 415V 50HZ 3PH;

en México, la fuente de alimentación es 220V 60HZ 3PH;

En EE. UU., la fuente de alimentación es 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH, etc.

5.3 Refrigerante

R22, R407C, R404A, R134A son opciones opcionales.

R22: buen efecto refrescante, pero el R22 se considera un potente gas de efecto invernadero, por lo que está prohibido en la mayoría de los países.

R407C: un buen sustituto del R22, buen efecto refrescante.

R404A: adecuado para aplicaciones que requieren baja temperatura (inferior a -10°c).

R134A: un gas no inflamable utilizado principalmente como refrigerante de “alta temperatura”, adecuado para enfriadoras enfriadas por aire que funcionan a una temperatura ambiente alta, superior a 50 ℃.

5.4 Selección del evaporador

El enfriador de tornillo enfriado por aire generalmente utiliza un evaporador: solo esintercambiador de calor de carcasa y tubos.Evaporador tipo carcasa y tubo, que requiere un tanque de compensación de agua adicional para conectarse.

5.5 Capacidad del tanque de agua intermedia Elegir

La capacidad del tanque de compensación se puede personalizar según las necesidades específicas. Puede amortiguar una carga de calor mayor y almacenar más agua fría.

Tanque de agua de acero inoxidable 304

Pieza de repuesto para enfriador de tornillo enfriado por aire

¿Cuál es la diferencia entre un enfriador de tornillo enfriado por aire y un enfriador de tornillo enfriado por agua?

Los enfriadores de tornillo enfriados por aire y por agua son tipos de enfriadores que se utilizan para aplicaciones de refrigeración en diversas industrias.

La principal diferencia entre el enfriador de tornillo enfriado por aire y el enfriador de tornillo enfriado por agua es el condensador:

El condensador de un enfriador de tornillo enfriado por aire se enfría con el aire ambiente, cuyo calor generado durante el proceso de enfriamiento se disipa en el aire circundante;

Enfriador de tornillo enfriado por aguacon un condensador tipo agua de carcasa y tubos que está conectado a una torre de enfriamiento y generalmente se usa en instalaciones medianas y anchas donde hay agua disponible. Por lo tanto, el enfriador de tornillo enfriado por agua necesita conectarse con la torre de enfriamiento de agua y la bomba de enfriamiento de agua en el exterior, la instalación es Más problemas que el enfriador de tornillo enfriado por aire.

Pero si su temperatura ambiente es muy alta, superior a 50 ℃, le sugerimos que utilice un enfriador de tornillo enfriado por aire, ya que el enfriador de tornillo enfriado por aire puede consumir más energía para lograr la misma capacidad de enfriamiento debido a las limitaciones del aire como medio de intercambio de calor y el enfriado por agua. El enfriador de tornillo utiliza una fuente de agua constante para una disipación de calor más estable y eficiente, por lo que en temperaturas ambiente altas, el enfriador de tornillo enfriado por agua es más eficiente energéticamente y es una mejor opción para su aplicación.

Enfriador de tornillo enfriado por agua

Aplicaciones industriales del enfriador de tornillo enfriado por aire

Los enfriadores de tornillo enfriados por aire son sistemas de refrigeración muy populares que pueden proporcionar fuentes de refrigeración por agua estables y confiables tanto para uso industrial como comercial.

Los enfriadores de tornillo enfriados por aire también se utilizan ampliamente en la industria del plástico, la industria alimentaria, la industria química y el enfriamiento de cemento/hormigón.

8.1 Industria del Plástico

Los enfriadores de tornillo enfriados por aire también se utilizan ampliamente en el procesamiento de plástico y en la industria del plástico, incluido el moldeo por inyección de plástico, extrusión de plástico y líneas de extrusión, y máquinas de moldeo por soplado.

La función de utilizar un enfriador de tornillo enfriado por aire es proporcionar el caudal de agua de refrigeración para bajar la temperatura del molde de plástico y garantizar la calidad del producto y la eficiencia de producción.

Enfriador de tornillo enfriado por aire para la industria del plástico

8.2 Industria alimentaria

Los enfriadores enfriados por aire son importantes en la industria alimentaria para mantener el control de la temperatura, preservar la calidad, respaldar diversos procesos de producción y cumplir con las regulaciones.

Enfriador de tornillo enfriado por aire para la industria alimentaria

8.3 Industria química

La industria farmacéutica prepara medicamentos procesándolos a través de diferentes parámetros de calentamiento y enfriamiento, como mezcla, extrusión, mezcla y enfriadores de tornillo enfriados por aire, son máquinas de enfriamiento que proporcionan agua de enfriamiento a baja temperatura, reducen la temperatura de la maquinaria química y el procesamiento de enfriamiento farmacéutico.

Enfriador de tornillo enfriado por aire para la industria química

8.4 Enfriamiento de cemento/hormigón

La producción de cemento implica una serie de reacciones químicas que generan importantes cantidades de calor. El cemento suele mezclarse con agua para obtener el material conocido como hormigón cuya temperatura está determinada en gran medida por el agua utilizada en la combinación química de áridos de cemento y agua.

Forma de envío del enfriador de tornillo enfriado por aire

Como proveedor y exportador profesional de enfriadores de agua, tenemos nuestro propio transportista para organizar el envío. Nuestra máquina enfriadora tiene un embalaje de madera contrachapada, que evita daños durante el transporte y cumple con los estándares de exportación. Hay tres formas de entregar su unidad enfriadora:

1. Envío por aire: como el enfriador tiene compresor, bomba de agua y ventiladores, el refrigerante comprimido y el aceite dentro del compresor son elementos peligrosos con posibilidad de explosión, por lo que es necesario liberar el refrigerante comprimido antes del transporte. (Significa que el enfriador de agua sin refrigerante al elegir esta forma de envío. Después de que la máquina llegue a su destino, debe agregar refrigerante por parte de profesionales locales. La compañía aérea también nos solicita que le proporcionemos muchos documentos para demostrar que el enfriador no es un producto peligroso. El costo del flete por vía aérea es muy alto y puede ser mayor que el costo del enfriador, por lo que la entrega por vía aérea no es el modo de transporte recomendado a nuestros clientes.

2. Envío por mar: el tiempo de transporte es más largo que por aire, pero el costo del flete es económico y no es necesario agregar refrigerante una vez que el equipo llega al destino. Esta forma de envío es el modo de transporte más adecuado para usted. Para la entrega de su puerto local.

3. Si tiene su propio contenedor de envío en su otro proveedor en China, podemos ayudarlo a entregar la máquina enfriadora a su proveedor en cualquier ciudad de China.

¿Por qué debería elegir Tongwei como proveedor de enfriadores de tornillo enfriados por aire de 120 toneladas y 400 kW?

▪ Experiencia en la que puedes confiar

Llevamos más de 15 años diseñando y construyendo enfriadores de agua. Desde enfriadores enfriados por aire hasta enfriadores enfriados por agua y todo lo demás, hemos construido enfriadores para casi todas las industrias y aplicaciones.

▪ Cotización Rápida

¡Obtenga una cotización para su proyecto hoy! Normalmente proporcionamos un presupuesto personalizado en un plazo de 2 horas.

▪ Servicio al cliente 24 horas al día, 7 días a la semana

Cree que siempre estaremos a tu lado. Ya sea que tenga una pregunta o necesite una cotización, siempre habrá alguien contestando el teléfono las 24 horas del día.

▪ Máquina duradera y confiable

Nuestros productos se fabrican con materiales de alta calidad y ofrecemos una garantía competitiva en todos los enfriadores industriales.
