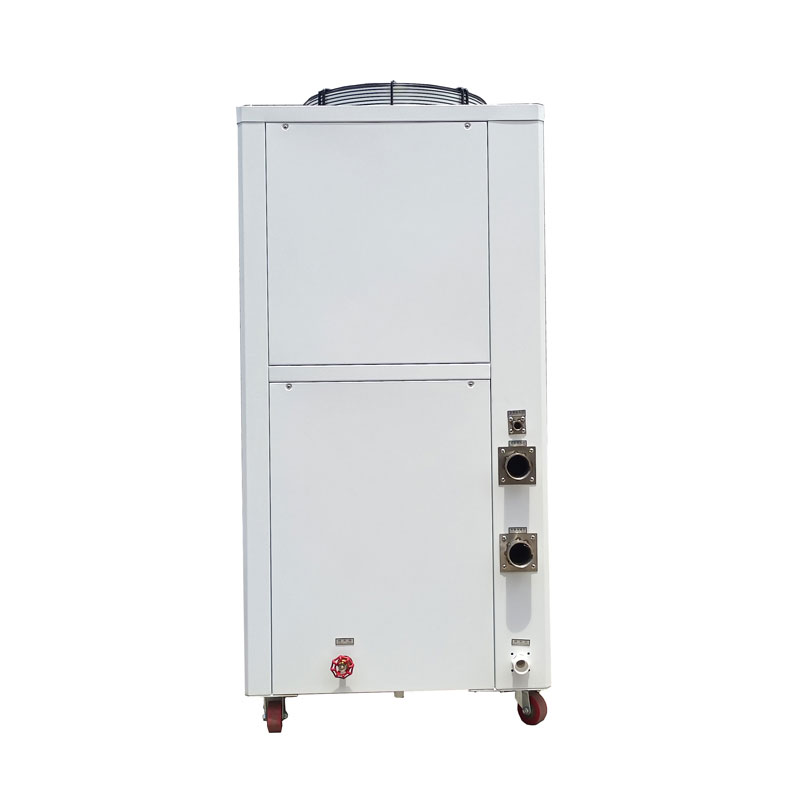

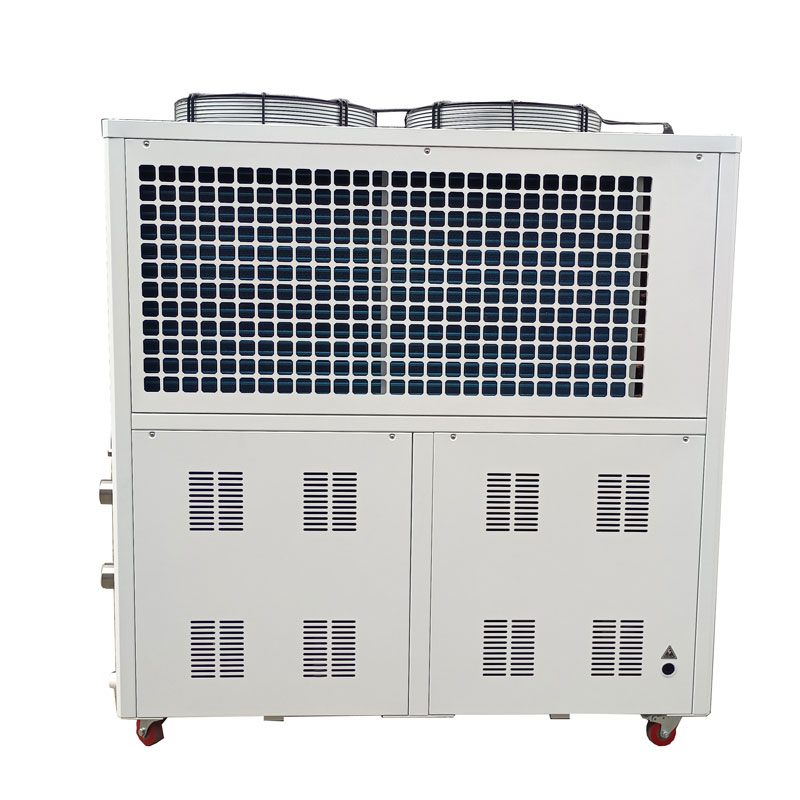

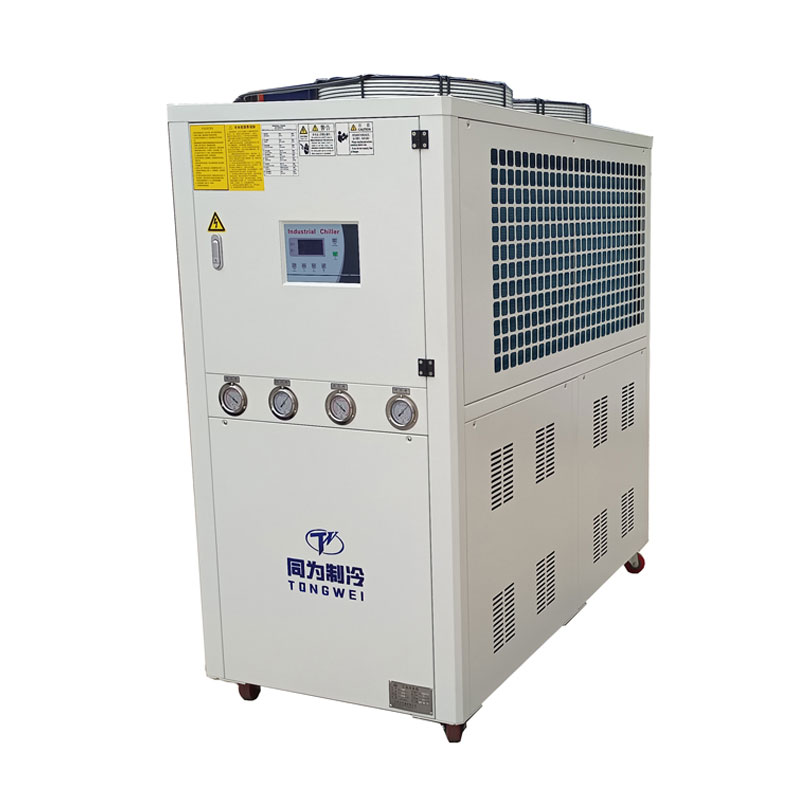

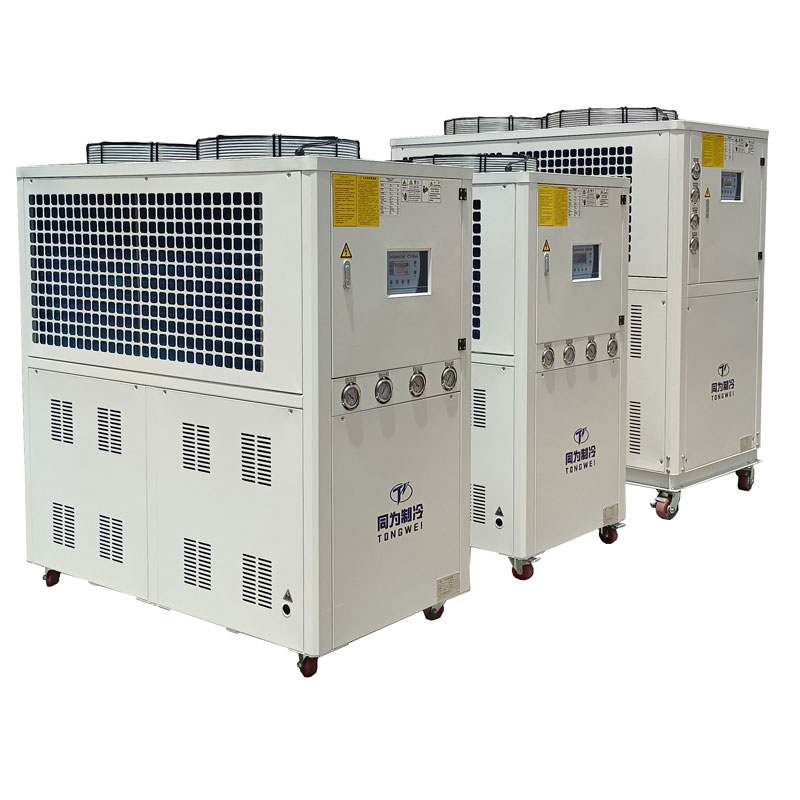

Enfriador de proceso portátil enfriado por aire de 8 toneladas

Enfriador de proceso portátil enfriado por aire de 8 toneladas

Tongwei es uno de los principales fabricantes y proveedores de enfriadores de proceso enfriados por aire portátiles de 8 toneladas en China. Un enfriador portátil enfriado por aire se refiere a una configuración de diseño única de un sistema de enfriamiento autónomo, no a su movilidad. La mayoría de las unidades de enfriamiento portátiles nunca se moverán una vez instaladas, ya que el enfriador portátil combina todos los componentes necesarios, incluido el circuito de refrigeración, el diagnóstico completo. Controladores de pantalla táctil y sistemas eléctricos, bomba de proceso, tanque de reserva y depósito, todo dentro de una sola unidad.

El enfriador de proceso portátil enfriado por aire de 8 toneladas modelo TW-10AD incluye un compresor scroll hermético de etapas múltiples que utiliza refrigerante R410A/R407C. El refrigerante es un gas de ozono que no agota el ozono y se considera respetuoso con el medio ambiente. Se utiliza principalmente para enfriar máquinas de bolsas, impresión, moldeo por inyección de plástico, máquinas láser, pulido de metales, máquinas taponadoras y otras industrias.

Tongwei es el principal fabricante y proveedor de enfriadores portátiles, ubicado en China. Con muchos años de experiencia en refrigeración, garantizamos la producción del sistema de enfriamiento industrial de la mejor calidad con especificaciones sorprendentes y ofertas de súper garantía.

Con la ayuda del eficiente enfriador portátil, puede lograr una refrigeración eficaz en cualquier industria.

Enfriador de proceso portátil enfriado por aire de 8 toneladas Especificación técnica MODELO: TW-10AD

Características y ventajas del enfriador portátil

Estos enfriadores portátiles enfriados por aire tienen un rango de temperatura operativa de 41 a 95 °F (5 ~ 35 ℃) y funcionan a una temperatura ambiente máxima de 104 °F (40 ℃) con un refrigerante ecológico R410A o R407C. Si su temperatura ambiente puede alcanzar más de 50 ℃, elija refrigerante R134a ecológico para temperaturas ambiente altas.

Otras características estándar de los enfriadores portátiles enfriados por aire que suministramos incluyen:

▪ Panel de diagnóstico completo

▪ Tanque de reserva

▪ Placa/carcasa y tubo/serpentín soldados en intercambiador de calor de tanque de agua

▪ Manómetros (refrigerante y bomba)

▪ Válvula de derivación de gas caliente

▪ Condensador estilo aleta

▪ Filtro secador e indicador de humedad.

▪ Diseño compacto con ruedas portátiles

▪ Instalación sencilla y fácil, bajo coste de mantenimiento.

¿Cuáles son los componentes principales del enfriador portátil?

3.1 Compresor

El compresor es el motor clave en el enfriador de agua portátil enfriado por aire porque produce variaciones de presión para agitar el refrigerante.

Para una unidad enfriadora enfriada por aire portátil de 8 toneladas, que tiene dos unidades de compresor marca Panasonic de 5 HP, que utiliza refrigerante R410A/R407C, esta compresa de marca tiene alta eficiencia de refrigeración, bajo nivel de ruido, ahorro de energía, protección del medio ambiente y durabilidad, seguridad y estabilidad.

Compresor Panasonic

3.2 Evaporador

El evaporador es un componente crucial de la enfriadora industrial enfriada por aire, ya que es responsable de extraer el calor del líquido que se enfría y está ubicado entre el compresor y la válvula de expansión. Hay tres tipos de evaporadores:Bobina en evaporador de tanque de agua, evaporador de carcasa y tubo, evaporador tipo placa de acero inoxidable 304SS.

Bobina en evaporador de tanque de agua SS

Evaporador de tanque de agua tipo placa SS+

Evaporador de carcasa y tubo

3.3 Bomba de agua

La bomba de agua está diseñada para aumentar la presión y el flujo de agua enfriada en un espacio cerrado.

La bomba de agua a presión para el enfriador es de aproximadamente 2 bar, pero si necesita una presión de agua más alta, infórmenos cuando realice su consulta. Por ejemplo, cuando usa enfriadores para enfriar la máquina sopladora de botellas, la presión del agua para la bomba de agua necesita alrededor de 4 bar .

Bomba de agua

Bomba de agua de alta presión

3.4 Condensador

El condensador para enfriador portátil enfriado por aire está equipado con aletas transversales eficientes y tubos de cobre con rosca hembra para una alta eficiencia de intercambio de calor y buena estabilidad. Su función es enfriar el vapor de refrigerante liberado del compresor en una mezcla líquida o gas-líquido. .

Condensador de aleta de aluminio+ventilador

3.5 Panel controlador

Los enfriadores Tongwei utilizan un controlador de temperatura digital de precisión, un puerto de comunicación RS485, que puede realizar monitoreo y control remotos. Operación simple, baja tasa de fallas, alto factor de seguridad, fácil instalación.

Panel controlador

Repuesto para enfriadora portátil

¿Cómo puedo elegir el enfriador portátil adecuado para su aplicación?

Hay cuatro especificaciones importantes del enfriador que debe considerar al elegir un enfriador para su aplicación: la capacidad de enfriamiento del enfriador, el voltaje requerido para el funcionamiento, la potencia de la bomba asociada y el caudal (contáctenos para una selección personalizada), el refrigerante y el evaporador. tipo.

5.1 Calcule la capacidad de enfriamiento adecuada para el enfriador

Una de las preguntas más frecuentes es cómo podemos conocer la capacidad frigorífica de las enfriadoras. Usamos KW, Ton, But/h, Kcal/h para elegir la capacidad de enfriamiento del enfriador:1 KW = 860 kcal/h ; 1 TONELADA = 3,517 KW; 1 kilovatio = 3412 Btu/h;

También existe una fórmula para calcular la capacidad de refrigeración de la enfriadora:

Capacidad de refrigeración (kw) = Caudal (m3/h)*Cambio de temperatura (T1-T2)/0,86

Carga de calor = C (calor específico) * M (producción de calidad por hora) * Cambio de temperatura (T1-T2)

Sobredimensionar la enfriadora en un 20 % Tamaño ideal en KW = KW x 1,2

Observado: T1: Temperatura del agua entrante (℃)      T2: Temperatura del agua enfriada requerida (℃)

Por ejemplo, ¿qué tamaño de enfriador se necesita para enfriar 10 m³ de agua de 35 °C a 15 °C en 1 hora?

Diferencial de temperatura = 35 ℃ -15 ℃ = 20 ℃

Caudal de agua = 10 m³/hora

Capacidad de refrigeración en KW = 10 x 20 ÷ 0,86 = 232 KW

Sobredimensionar la enfriadora = 232 x 1,2 = 278,4KW

Se requiere una capacidad de refrigeración de 278,4 kw para el enfriador.

5.2 Poder

Diferentes países y regiones tienen diferentes estándares para la electricidad industrial, las fuentes de alimentación comunes son208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, 3 fases.

En Filipinas, la fuente de alimentación es 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

en Singapur y Malasia, la fuente de alimentación es 415V 50HZ 3PH;

en México, la fuente de alimentación es 220V 60HZ 3PH;

En EE. UU., la fuente de alimentación es 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH, etc.

5.3 Bomba de agua

Cuando decida la capacidad/tonelaje del enfriador, le recomendaremos la bomba adecuada en KW, cuya bomba de agua estándar es de aproximadamente 2 bar. Si necesita una presión de agua más alta, contáctenos cuando realice su consulta.

5.4 Refrigerante

R22, R410A, R407C, R404A, R134A son opciones opcionales.

R22: buen efecto refrescante, pero el R22 se considera un potente gas de efecto invernadero, por lo que está prohibido en la mayoría de los países.

R410A: ecológico, el R-410A ha reemplazado al R-22 como el refrigerante preferido para su uso en acondicionadores de aire residenciales y comerciales en Japón, Europa y Estados Unidos. El R-410A opera a presiones más altas que otros refrigerantes.

R407C: un buen sustituto del R22, buen efecto refrescante.

R404A: adecuado para aplicaciones que requieren baja temperatura (inferior a -10°c).

R134A: un gas no inflamable utilizado principalmente como refrigerante de “alta temperatura”, adecuado para enfriadoras enfriadas por aire que funcionan a una temperatura ambiente alta, superior a 50 ℃.

5.5 Selección del evaporador

Los enfriadores generalmente tienen dos tipos de evaporadores: uno esserpentín en el evaporador del tanque de agua,el otro esevaporador de carcasa y tubos.

Evaporador de serpentín y tanque, que tiene un tanque de almacenamiento de agua incorporado para un uso más conveniente, por lo que no hay necesidad de tanques intermedios adicionales. Este también es nuestro evaporador estándar para enfriadora; si no tiene un tanque intermedio, solo usamos este evaporador para su enfriadora.

Evaporador tipo carcasa y tubo, que requiere un tanque de compensación de agua adicional para conectarse.

Aplicaciones industriales del enfriador de proceso portátil enfriado por aire de 8 toneladas

Los enfriadores portátiles son sistemas de refrigeración muy populares que pueden proporcionar fuentes de refrigeración por agua estables y confiables tanto para uso industrial como comercial.

Los enfriadores portátiles también se utilizan ampliamente en la industria del plástico, la industria alimentaria, la industria química y el enfriamiento de cemento/hormigón.

6.1 Industria del Plástico

Los enfriadores estacionarios enfriados por aire también se utilizan ampliamente en el procesamiento de plástico y en la industria del plástico, incluido el moldeo por inyección de plástico, extrusión de plástico y líneas de extrusión, y máquinas de moldeo por soplado.

La función de utilizar un enfriador de tornillo enfriado por aire es proporcionar el caudal de agua de refrigeración para bajar la temperatura del molde de plástico y garantizar la calidad del producto y la eficiencia de producción.

Enfriador portátil para la industria del plástico

6.2 Industria alimentaria

Los enfriadores enfriados por aire son importantes en la industria alimentaria para mantener el control de la temperatura, preservar la calidad, respaldar diversos procesos de producción y cumplir con las regulaciones.

Enfriador portátil para la industria alimentaria

6.3 Industria química

La industria farmacéutica prepara medicamentos procesándolos a través de diferentes parámetros de calentamiento y enfriamiento, como mezcla, extrusión, mezcla y enfriadores de tornillo enfriados por aire, son máquinas de enfriamiento que proporcionan agua de enfriamiento a baja temperatura, reducen la temperatura de la maquinaria química y el procesamiento de enfriamiento farmacéutico.

Enfriador portátil para la industria química

6.4 Enfriamiento de cemento/hormigón

La producción de cemento implica una serie de reacciones químicas que generan importantes cantidades de calor. El cemento suele mezclarse con agua para obtener el material conocido como hormigón cuya temperatura está determinada en gran medida por el agua utilizada en la combinación química de áridos de cemento y agua.

Forma de envío del enfriador de proceso portátil enfriado por aire de 8 toneladas

Como proveedor y exportador profesional de enfriadores portátiles, tenemos nuestro propio transportista para organizar el envío. Nuestra máquina enfriadora tiene un embalaje de madera contrachapada, que evita daños durante el transporte y cumple con los estándares de exportación. Hay tres formas de entregar su unidad enfriadora:

1. Envío por aire: como el enfriador tiene compresor, bomba de agua y ventiladores, el refrigerante comprimido y el aceite dentro del compresor son elementos peligrosos con posibilidad de explosión, por lo que es necesario liberar el refrigerante comprimido antes del transporte. (Significa que el enfriador de agua sin refrigerante al elegir esta forma de envío. Después de que la máquina llegue a su destino, debe agregar refrigerante por parte de profesionales locales. La compañía aérea también nos solicita que le proporcionemos muchos documentos para demostrar que el enfriador no es un producto peligroso. El costo del flete por vía aérea es muy alto y puede ser mayor que el costo del enfriador, por lo que la entrega por vía aérea no es el modo de transporte recomendado a nuestros clientes.

2. Envío por mar: el tiempo de transporte es más largo que por aire, pero el costo del flete es económico y no es necesario agregar refrigerante una vez que el equipo llega al destino. Esta forma de envío es el modo de transporte más adecuado para usted. Para la entrega de su puerto local.

3. Si tiene su propio contenedor de envío en su otro proveedor en China, podemos ayudarlo a entregar la máquina enfriadora a su proveedor en cualquier ciudad de China.

¿Por qué debería elegir Tongwei para su enfriador de proceso portátil enfriado por aire de 8 toneladas?

▪ Experiencia en la que puedes confiar

Llevamos más de 15 años diseñando y construyendo enfriadores de agua. Desde enfriadores enfriados por aire hasta enfriadores enfriados por agua y todo lo demás, hemos construido enfriadores para casi todas las industrias y aplicaciones.

▪ Cotización Rápida

¡Obtenga una cotización para su proyecto hoy! Normalmente proporcionamos un presupuesto personalizado en un plazo de 2 horas.

▪ Servicio al cliente 24 horas al día, 7 días a la semana

Cree que siempre estaremos a tu lado. Ya sea que tenga una pregunta o necesite una cotización, siempre habrá alguien contestando el teléfono las 24 horas del día.

▪ Máquina duradera y confiable

Nuestros productos se fabrican con materiales de alta calidad y ofrecemos una garantía competitiva en todos los enfriadores industriales.
