Enfriador Scroll de glicol enfriado por aire portátil de 15 toneladas -5C

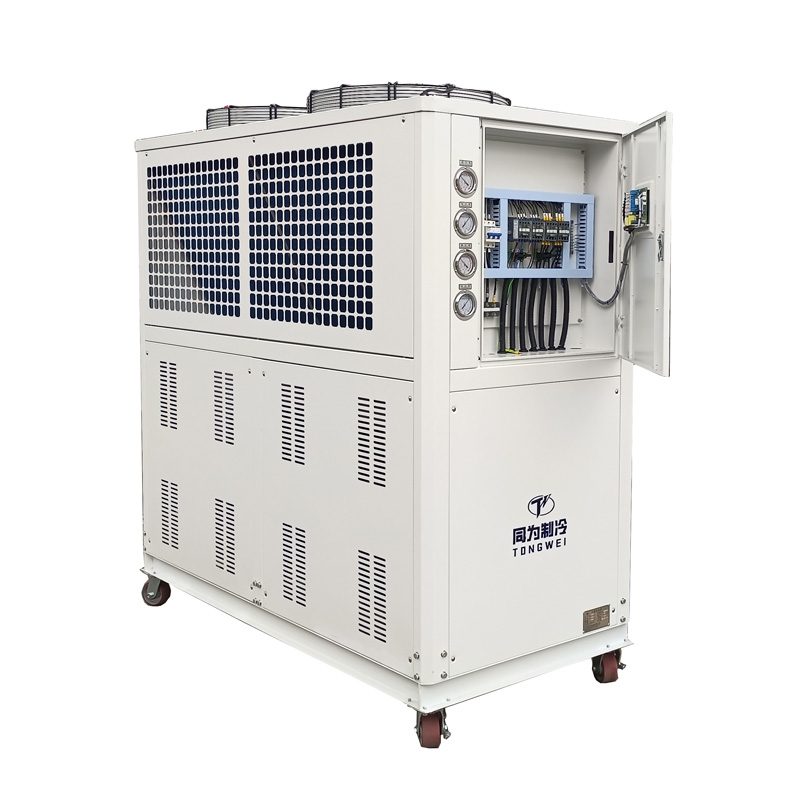

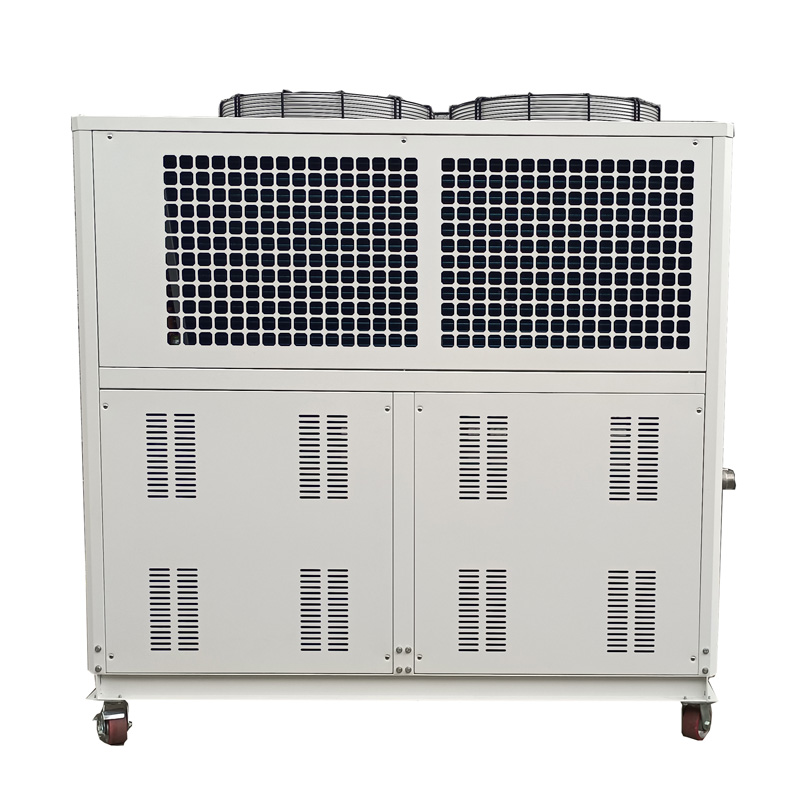

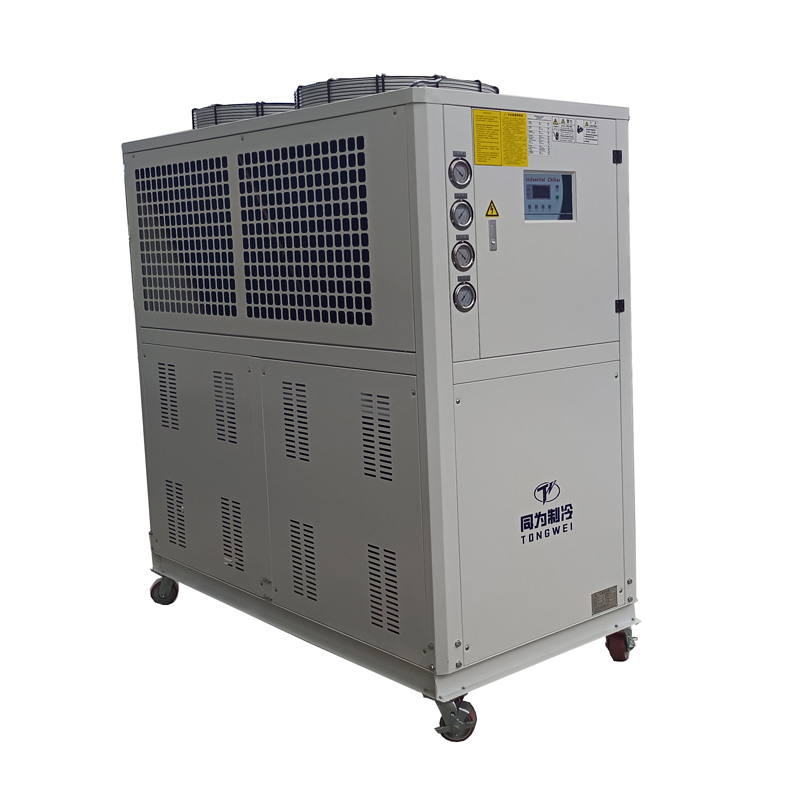

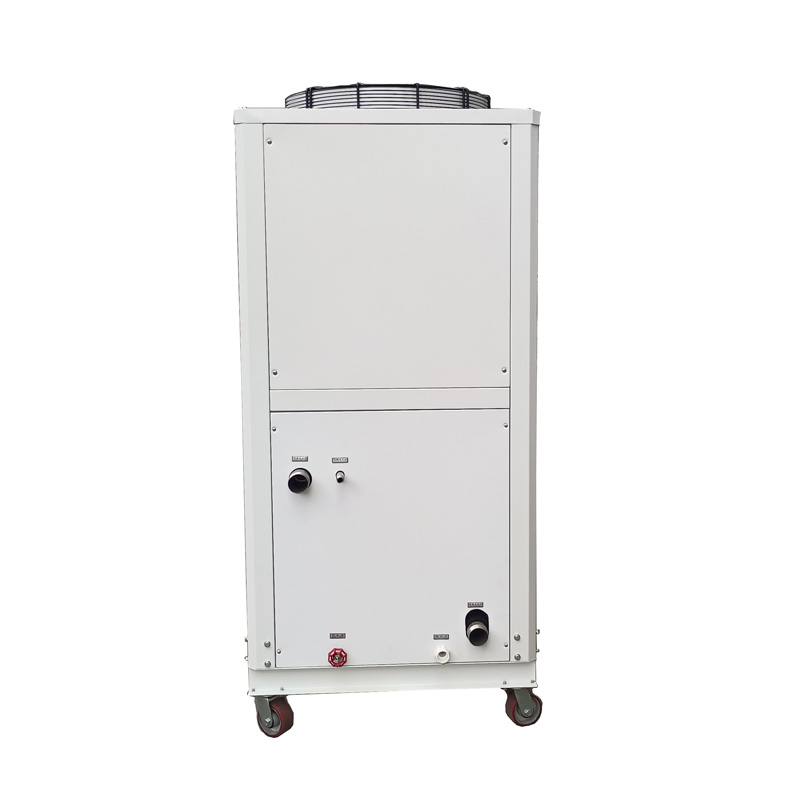

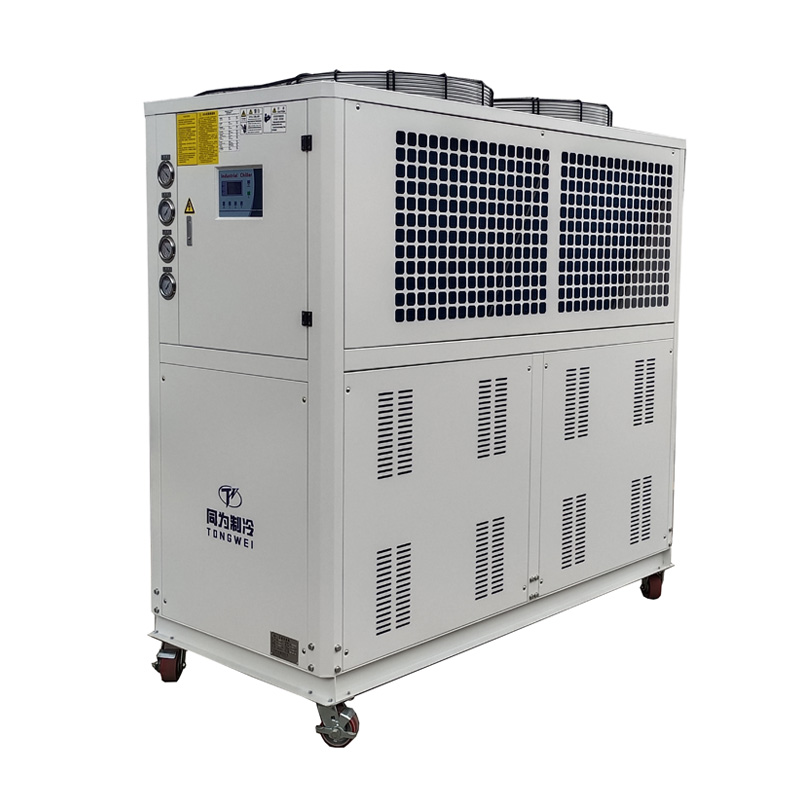

Enfriador Scroll de glicol portátil enfriado por aire de 15 toneladas/20 HP -5C

Tongwei es uno de los principales fabricantes y proveedores de enfriadores scroll de glicol -5C enfriados por aire portátiles de 15 toneladas en China. Un enfriador de glicol, también llamado enfriador de baja temperatura o sistema de refrigeración de glicol, es un enfriador de procesos industriales que utiliza una mezcla de agua y glicol como refrigerante que le permite transferir calor de manera eficiente y mantener el control de la temperatura en diferentes tipos de aplicaciones industriales, particularmente en aplicaciones que involucran líquidos o equipos de enfriamiento. Se recomienda glicol para todas las unidades enfriadoras cuando las temperaturas de funcionamiento son inferiores a 41 °F (5 °C). Nuestra amplia experiencia con enfriadores de baja temperatura ofrece soluciones de ingeniería confiables para cada necesidad de proceso.

El enfriador scroll de glicol portátil enfriado por aire de 20 HP modelo TW-20AL incluye dos compresores scroll herméticos de etapas múltiples de 10 hp que utilizan refrigerante R404a. El refrigerante es un gas que no agota la capa de ozono y se considera respetuoso con el medio ambiente.

Tongwei es un fabricante y proveedor profesional de enfriadores de baja temperatura en China con 15 años de experiencia en refrigeración, garantizamos la producción del sistema de enfriamiento industrial de la mejor calidad con especificaciones sorprendentes y ofertas de súper garantía.

Contamos con el ingenio y las soluciones de ingeniería para resolver incluso las necesidades más desafiantes de enfriadores de baja temperatura.

Enfriador de desplazamiento de glicol portátil enfriado por aire de 15 toneladas -5C Especificación técnica MODELO: TW-20AL

Características y ventajas del enfriador scroll de glicol portátil enfriado por aire de 15 toneladas -5C

▪ Controlador por microprocesador con versión compatible con protocolo de comunicación RS-485 disponible bajo pedido.

▪ La enfriadora tiene una alarma indicadora de tanque de nivel bajo que se enciende cuando los niveles de líquido en el tanque disminuyen por debajo del valor normal.

▪ Placa/carcasa y tubo soldados de alta calidad como intercambiador de calor

▪ Las válvulas de derivación de agua de entrada y salida están equipadas para ajustar la presión del agua según sea necesario.

▪ La mirilla del depósito de agua permite comprobar el nivel y la calidad del agua de un vistazo.

▪ Compresor scroll Panasonic/Danfoss con refrigerante R404a respetuoso con el medio ambiente

▪ Instalación sencilla y fácil, bajo coste de mantenimiento.

▪Enfriadora equipada con las siguientes protecciones de seguridad: Protección contra sobrecarga, Alarma de fase inversa, Alarma de presión alta/baja, Flujo de agua, Indicador de nivel de agua, Protección anticongelante

¿Cuáles son los componentes principales del enfriador scroll de glicol enfriado por aire portátil de 15 toneladas -5C?

3.1 Compresor

El compresor es el motor clave en el enfriador de baja temperatura porque produce variaciones de presión para agitar el refrigerante.

Para una unidad enfriadora de baja temperatura de 20 hp, que cuenta con dos unidades de compresor marca Panasonic /danfoss de 20 hp, que utiliza refrigerante R404a, esta compresa de marca tiene alta eficiencia de refrigeración, bajo nivel de ruido, ahorro de energía, protección ambiental y durabilidad, seguridad y estabilidad.

Compresor Panasonic

3.2 Evaporador

El evaporador es un componente crucial del sistema enfriador de glicol, ya que es responsable de extraer el calor del líquido que se enfría y está ubicado entre el compresor y la válvula de expansión. Hay tres tipos de evaporadores:Bobina en evaporador de tanque de agua, evaporador de carcasa y tubo, evaporador tipo placa de acero inoxidable 304SS.

Bobina en evaporador de tanque de agua SS

Evaporador de tanque de agua tipo placa SS+

Evaporador de carcasa y tubo

3.3 Bomba de agua

La bomba de agua está diseñada para aumentar la presión y el flujo de agua enfriada en un espacio cerrado. La bomba de agua a presión para el enfriador es de aproximadamente 2 bar, pero si necesita una presión de agua más alta, infórmenos cuando realice su consulta. Por ejemplo, cuando se utilizan enfriadores para enfriar la máquina sopladora de botellas, la presión del agua para la bomba de agua necesita aproximadamente 4 bar.

Bomba de agua

Bomba de agua de alta presión

3.4 Condensador

El condensador para enfriadores de baja temperatura está equipado con aletas transversales eficientes y tubos de cobre con rosca hembra para una alta eficiencia de intercambio de calor y buena estabilidad. Su función es enfriar el vapor de refrigerante liberado del compresor en una mezcla líquida o gas-líquido.

Condensador de aleta de aluminio+ventilador

3.5 Panel controlador

Los enfriadores Tongwei utilizan un controlador de temperatura digital de precisión, un puerto de comunicación RS485, que puede realizar monitoreo y control remotos. Operación simple, baja tasa de fallas, alto factor de seguridad, fácil instalación.

Panel controlador

Pieza de repuesto para enfriador de glicol de baja temperatura

¿Cuál es la diferencia entre enfriadores de baja temperatura enfriados por aire y por agua?

Hay dos tipos de enfriadoras de baja temperatura: una esenfriador de baja temperatura enfriado por aire,el otro esenfriador de baja temperatura enfriado por agua ;Enfriadoras de baja temperatura enfriadas por aireUtilice aire ambiente para disipar el calor de los procesos de elaboración de cerveza. Son energéticamente eficientes, ahorran espacio y requieren menos mantenimiento, lo que ayuda a ahorrar dinero.

Enfriadoras de baja temperatura enfriadas por aguaUtilice agua de una torre de enfriamiento de agua externa para disipar el calor de los procesos de elaboración de cerveza. Estos sistemas tienen una vida útil más larga, relativamente silenciosos y un rendimiento de enfriamiento más consistente que el enfriador de cervecería enfriado por aire.

Enfriador de baja temperatura enfriado por aire

Enfriador de baja temperatura enfriado por agua

Instalación de enfriadoras de baja temperatura enfriadas por aire

Instalación de enfriadoras de baja temperatura enfriadas por aire

¿Debería elegir una enfriadora de baja temperatura enfriada por aire o por agua? Contáctenos para que le ayudemos a determinar la mejor solución para usted.

¿Cuál es la diferencia entre el enfriador de espiral de baja temperatura y el enfriador de tornillo de baja temperatura?

Enfriador Scroll de Baja Temperatura                              Enfriador de tornillo de baja temperatura

▪ 1hp-60HP                                                            Más de 60 HP

▪ Compresor Scroll Danfoss/Panasonic                          Compresor de tornillo Hanbell/Bitzer

▪ Construido con tanque de agua y bomba de agua                           Sin tanque de agua ni bomba de agua

Enfriador Scroll de glicol enfriado por aire

Enfriador de tornillo de glicol enfriado por aire

¿Por qué se utiliza glicol para enfriar?

El refrigerante más utilizado en una enfriadora es agua o una mezcla de agua y glicol. Los refrigerantes a base de glicol consisten en etilenglicol o propilenglicol. La principal ventaja de los refrigerantes de glicol son sus propiedades anticongelantes. El agua pura se congela a 0 grados C, mientras que el 30% de etilenglicol se congela a -14 grados C. El bajo punto de congelación de las mezclas de glicol las hace ideales para enfriar artículos que están por debajo del punto de congelación del agua. Aunque el glicol tiene una capacidad calorífica menor que el agua (cada kilogramo de glicol es más fácil de calentar que un kilogramo de agua), la alta diferencia de temperatura permite que la mezcla de glicol disipe el calor más rápidamente que el agua pura. Las mezclas de glicol son más adecuadas para aplicaciones en las que el enfriador debe disipar rápidamente una gran cantidad de calor. Además de proporcionar excelentes parámetros de transferencia de calor, el glicol tiende a desalentar el crecimiento de algas en los equipos de transferencia de calor.

Comparación de las propiedades del etilenglicol y del propilenglicol

¿Cómo funciona un enfriador de desplazamiento de glicol -5C portátil enfriado por aire de 15 toneladas?

Un enfriador de glicol se compone de un componente de refrigeración y un tubo que contiene una mezcla de agua y glicol como refrigerante. El fluido enfriado de la unidad de refrigeración se canaliza a través de la tubería asociada con un intercambiador térmico que rodea un proceso calentado. Después de absorber calor del proceso asociado, el refrigerante caliente regresa a la unidad de refrigeración para enfriarlo, después de lo cual se repite el proceso.

Un enfriador de glicol consta de un compresor, un evaporador, un condensador, un elemento estrangulador y un sistema de control eléctrico. Veamos cuál es el principio de funcionamiento de un enfriador de glicol:

Principio de funcionamiento del enfriador de glicol

La proporción de agua a glicol a utilizar

Es importante utilizar la proporción adecuada de mezcla de glicol y agua en el sistema de enfriamiento, dependiendo de la temperatura más fría que necesite durante la operación, ya que una cantidad insuficiente de glicol puede hacer que el sistema se congele, posiblemente reviente las tuberías e incluso destruya el evaporador del enfriador, incluso puede dañar el enfriador de glicol, mientras que demasiado glicol en un sistema de enfriador resultará en un sistema ineficiente.

Pero ¿cuál es la mejor proporción para las mezclas de glicol y agua? Consulte a continuación la proporción de glicol de las mezclas de glicol y agua para el enfriador de glicol en su proceso de enfriamiento:

¿Para qué aplicaciones se puede utilizar un enfriador de glicol de baja temperatura?

El enfriador de glicol es un tipo específico de sistema de enfriamiento que se utiliza para enfriar una variedad de líquidos y otras aplicaciones industriales.

Al utilizar un enfriador de glicol, puede alcanzar la baja temperatura que necesita para su uso industrial.

Los enfriadores de glicol se utilizan más en las siguientes industrias:

10.1 Cervecerías

En las cervecerías, el enfriador de glicol se utiliza para enfriar el mosto, controlar la fermentación, recipientes de enfriamiento rápido, preenvasado y almacenamiento del producto.

Enfriador de glicol para cervecerías

10.2 Bodegas

Los enfriadores de glicol se utilizan ampliamente en el proceso de fermentación, estabilización en frío y enfriamiento de habitaciones.

Enfriador de glicol para bodegas

10.3 Molinos de sidra

El control de la fermentación necesita un control crítico de la temperatura del agua. El enfriador de glicol puede proporcionar enfriamiento en frío del jugo y la leche, así como el almacenamiento en frío del producto final.

Enfriador de glicol para molinos de sidra

10.4 Destilerías

Durante el proceso de fermentación, el enfriador de glicol proporcionará un refrigerante constante para la circulación entre los tanques de destilación y los alambiques para eliminar el calor.

Enfriador de glicol para destilerías

10.5 Industria Alimentaria.

Los enfriadores de glicol pueden proporcionar refrigerante a baja temperatura para garantizar la seguridad y la calidad constante de los alimentos congelados; las empresas de procesamiento de alimentos necesitan un enfriamiento a baja temperatura día tras día.

Enfriador de glicol para la industria alimentaria

10.6 Producto lácteo

Un enfriador de glicol lácteo diseñado adecuadamente puede enfriar la leche muy rápidamente para ayudar a mantener la temperatura de la leche (y el crecimiento de bacterias) bajo control a medida que se transfiere desde la sala de ordeño a su tanque aislado.

Enfriador de glicol para productos lácteos

¿Necesita un enfriador de glicol para una aplicación que no se menciona aquí? Contáctenos y personalizaremos una solución asequible para sus demandas exactas.

11.¿Cómo puedo elegir el enfriador de baja temperatura adecuado para su aplicación?

Hay cuatro especificaciones importantes del enfriador que debe considerar al elegir un enfriador para su aplicación: la capacidad de enfriamiento del enfriador, el voltaje requerido para el funcionamiento, la potencia de la bomba asociada y el caudal (contáctenos para una selección personalizada), el refrigerante y el evaporador. tipo.

11.1 Enfriador de glicol enfriado por aire o enfriador de glicol enfriado por agua

Hay dos tipos de enfriadores de glicol: uno es del tipo enfriado por aire y el otro es del tipo enfriado por agua.

Enfriadores tipo scroll de glicol enfriados por aireusan aletas de aluminio + ventilador como condensadores que son similares a los “radiadores” de un automóvil. Usan un ventilador para forzar el aire a través del serpentín de refrigerante. A menos que estén diseñados específicamente para condiciones ambientales elevadas, los condensadores enfriados por aire deben funcionar eficazmente a una temperatura ambiente de 45 ℃ o menos.

Enfriador scroll de glicol enfriado por aguautilice carcasa y tubos como condensadores. El calor ingresa al agua del condensador desde el vapor del refrigerante. Luego, el agua tibia del condensador se bombea a la torre de enfriamiento de agua, donde el calor del proceso finalmente se expulsa a la atmósfera.

11.2Calcule la capacidad de enfriamiento correcta para el enfriador

Una de las preguntas más frecuentes es cómo podemos conocer la capacidad frigorífica de las enfriadoras. Usamos KW, Ton, But/h, Kcal/h para elegir la capacidad de enfriamiento del enfriador:1 KW = 860 kcal/h ; 1 TONELADA = 3,517 KW; 1 kilovatio = 3412 Btu/h;

También existe una fórmula para calcular la capacidad de refrigeración de la enfriadora:

Capacidad de refrigeración (kw) = Caudal (m3/h)*Cambio de temperatura (T1-T2)/0,86

Carga de calor = C (calor específico) * M (producción de calidad por hora) * Cambio de temperatura (T1-T2)

Sobredimensionar la enfriadora en un 20 % Tamaño ideal en KW = KW x 1,2

Observado: T1: Temperatura del agua entrante (℃)      T2: Temperatura del agua enfriada requerida (℃)

Por ejemplo, ¿qué tamaño de enfriador se necesita para enfriar 10 m³ de agua de 35 °C a 15 °C en 1 hora?

Diferencial de temperatura = 35 ℃ -15 ℃ = 20 ℃

Caudal de agua = 10 m³/hora

Capacidad de refrigeración en KW = 10 x 20 ÷ 0,86 = 232 KW

Sobredimensionar la enfriadora = 232 x 1,2 = 278,4KW

Se requiere una capacidad de refrigeración de 278,4 kw para el enfriador.

11.3 Energía

Diferentes países y regiones tienen diferentes estándares para la electricidad industrial, los suministros de energía comunes son208-230 V, 380-420 V, 440-480 V, 50 Hz o 60 Hz, 3 fases.

En Filipinas, la fuente de alimentación es 220V 60HZ 3PH, 380V 60HZ 3PH, 460V 60HZ 3PH;

en Singapur y Malasia, la fuente de alimentación es 415V 50HZ 3PH;

en México, la fuente de alimentación es 220V 60HZ 3PH;

En EE. UU., la fuente de alimentación es 208 V 60 HZ 3PH; 575 V 60 HZ 3PH; 480 V 60 HZ 3PH, etc.

11.4 Bomba de agua

Cuando decida la capacidad/tonelaje del enfriador, le recomendaremos la bomba adecuada en KW, cuya bomba de agua estándar es de aproximadamente 2 bar. Si necesita una presión de agua más alta, contáctenos cuando realice su consulta.

11.5 Refrigerante

R22, R410A, R407C, R404A, R134A son opciones opcionales.

R22: buen efecto refrescante, pero el R22 se considera un potente gas de efecto invernadero, por lo que está prohibido en la mayoría de los países.

R410A: ecológico, el R-410A ha reemplazado al R-22 como el refrigerante preferido para su uso en acondicionadores de aire residenciales y comerciales en Japón, Europa y Estados Unidos. El R-410A opera a presiones más altas que otros refrigerantes.

R407C: un buen sustituto del R22, buen efecto refrescante.

R404A: adecuado para aplicaciones que requieren baja temperatura (inferior a -10°c).

R134A: un gas no inflamable utilizado principalmente como refrigerante de “alta temperatura”, adecuado para enfriadoras enfriadas por aire que funcionan a una temperatura ambiente alta, superior a 50 ℃.

11.6 Selección del evaporador

Los enfriadores generalmente tienen dos tipos de evaporadores: uno esserpentín en el evaporador del tanque de agua,el otro esevaporador de carcasa y tubos.

Evaporador de serpentín y tanque, que tiene un tanque de almacenamiento de agua incorporado para un uso más conveniente, por lo que no hay necesidad de tanques intermedios adicionales. Este también es nuestro evaporador estándar para enfriadora; si no tiene un tanque intermedio, solo usamos este evaporador para su enfriadora.

Evaporador tipo carcasa y tubo, que requiere un tanque de compensación de agua adicional para conectarse.

12.Forma de envío del enfriador de baja temperatura

Como proveedor y exportador profesional de enfriadores de glicol de baja temperatura, tenemos nuestro propio transportista para organizar el envío. Nuestra máquina enfriadora tiene un embalaje de madera contrachapada, que evita daños durante el transporte y cumple con los estándares de exportación. Hay tres formas de entregar su unidad enfriadora:

1. Envío por aire: como el enfriador tiene compresor, bomba de agua y ventiladores, el refrigerante comprimido y el aceite dentro del compresor son elementos peligrosos con posibilidad de explosión, por lo que es necesario liberar el refrigerante comprimido antes del transporte. (Significa que el enfriador de agua sin refrigerante al elegir esta forma de envío. Después de que la máquina llegue a su destino, debe agregar refrigerante por parte de profesionales locales. La compañía aérea también nos solicita que le proporcionemos muchos documentos para demostrar que el enfriador no es un producto peligroso. El costo del flete por vía aérea es muy alto y puede ser mayor que el costo del enfriador, por lo que la entrega por vía aérea no es el modo de transporte recomendado a nuestros clientes.

2. Envío por mar: el tiempo de transporte es más largo que por aire, pero el costo del flete es económico y no es necesario agregar refrigerante una vez que el equipo llega al destino. Esta forma de envío es el modo de transporte más adecuado para usted. Para la entrega de su puerto local.

3. Si tiene su propio contenedor de envío en su otro proveedor en China, podemos ayudarlo a entregar la máquina enfriadora a su proveedor en cualquier ciudad de China.

¿Por qué debería elegir Tongwei como proveedor de enfriador scroll de glicol portátil enfriado por aire de 15 toneladas -5C?

▪ Experiencia en la que puedes confiar

Llevamos más de 15 años diseñando y construyendo enfriadores de agua. Desde enfriadores enfriados por aire hasta enfriadores enfriados por agua y todo lo demás, hemos construido enfriadores para casi todas las industrias y aplicaciones.

▪ Cotización Rápida

¡Obtenga una cotización para su proyecto hoy! Normalmente proporcionamos un presupuesto personalizado en un plazo de 2 horas.

▪ Servicio al cliente 24 horas al día, 7 días a la semana

Cree que siempre estaremos a tu lado. Ya sea que tenga una pregunta o necesite una cotización, siempre habrá alguien contestando el teléfono las 24 horas del día.

▪ Máquina duradera y confiable

Nuestros productos se fabrican con materiales de alta calidad y ofrecemos una garantía competitiva en todos los enfriadores industriales.
